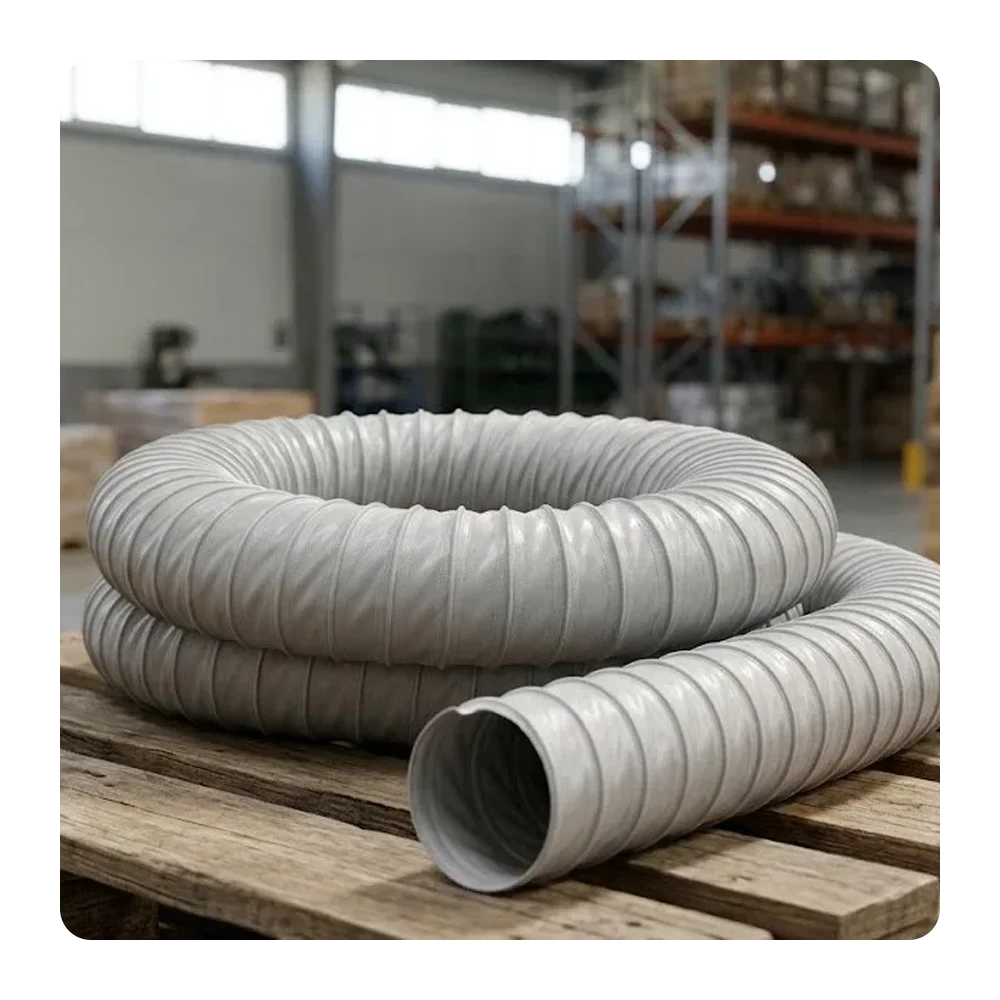

لوله خرطومی هواکش برزنتی فنردار طوسی EOLO THERMO RESISTENTE (DN120)

کانال فلکسیبل هواکش EOLO | سایز DN120 مناسب استفاده در ساختمان ها و کارگاه ها

شرکت ایتالیایی IPL این لوله خرطومی هواکش را تحت عنوان مدل EOLO THERMO RESISTENTE به عنوان یک کانال منعطف با تحمل حرارتی برای تخلیه و دمش گازها و آلاینده‌ها معرفی کرده است. ساختار فنی آن از منسوج پلی‌استر با روکش الاستومری خودخاموش‌شونده و مفتول فولادی تقویت‌کننده شکل گرفته تا کارکرد پایدار در بازه دمایی منفی ۲۰ تا مثبت ۱۰۰ درجه سانتی‌گراد حفظ شود. کارکرد کلی بر ایجاد اتصالی پیوسته و بدون نشتی میان دهانه‌های مکش ماشین‌آلات و کانال‌های اصلی تهویه تمرکز دارد و در سامانه‌های هوارسانی سازه‌های شهری و صنایع دریایی کاربردی مرجع دارد.

ساختار فنی و مواد به‌کاررفته

بدنه این مدل از تاروپود منسوج پلی‌استر با مقاومت کششی بالا ساخته شده که با لایه‌ای پیوسته از پی‌وی‌سی خودخاموش‌شونده و ضد شعله پوشش داده شده است. یک رشته فنر فولادی مارپیچ میان دو لایه محصور شده تا مانع از جمع‌شدگی و دفرمه شدن مقطع دایره‌ای در برابر افت فشارهای ناشی از مکش گردد. مواد تشکیل‌دهنده دیواره بر اساس استانداردهای بین‌المللی ایمنی آتش‌سوزی تست شده و گواهی‌های اشتعال‌پذیری رسمی دریافت کرده‌اند.

• لایه منسوج: پلی‌استر با روکش پی‌وی‌سی کندسوز به رنگ طوسی
• عنصر تقویت‌کننده: سیم فنر فولادی قرارگرفته میان لایه‌ها
• استانداردهای ایمنی حریق: منطبق بر UL 94 V(TM)-0 و NFP 92 503 (کلاس M2)

مشخصات فنی و تحلیل پارامترهای کانال هواکش EOLO DN120

• قطر نامی داخلی: ۱۲۰ میلی‌متر (DN120)؛ متناسب برای ارتباط خروجی هودها و تجهیزات با شبکه تهویه و افت فشار اندک جریان.
• دامنه دمای کاری: منفی ۲۰ تا مثبت ۱۰۰ درجه سانتی‌گراد؛ حفظ کامل انعطاف‌پذیری پلیمر در سرما و عدم شل‌شدگی در مواجهه با حرارت پیوسته.
• جرم واحد طول: ۳۲۵ گرم بر متر؛ سبکی ساختار جهت جلوگیری از وارد آمدن بار اضافه بر بست‌ها و آویزهای سقفی.
• آستانه فشار منفی (خلاء): ۰.۸ متر ستون آب ($m\ H_2O$)؛ تامین ایستادگی ساختاری مطلوب در برابر مکش فن‌های سانتریفیوژ در دمای ۲۳ درجه.
• حداقل شعاع گردش: ۶۰ میلی‌متر؛ امکان اجرای تغییر جهت‌های متوالی در مسیرهای پرمانع با حفظ سطح مقطع داخلی.
• ضریب فشردگی طولی: نسبت ۸ به ۱ (شاخه ۱۰ متری با اشغال حجم ۰.۰۱۵ مترمکعب)؛ کاهش فضای انبارش و سهولت انتقال و نصب در طول‌های دلخواه.
• بست هماهنگ: سازگار با بست فلزی دوبل بریج تیپ W2 در بازه تنظیمی ۱۰۰ تا ۱۲۷ میلی‌متر جهت هوابندی اتصالات.

مزایای عملکردی

بهره‌گیری لوله خرطومی هواکش برزنتی فنردار طوسی EOLO THERMO RESISTENTE (DN120) از اسکلت مفتولی مقاوم درون مقطع ۱۲۰ میلی‌متری، ایستادگی در برابر مکش ۰.۸ متر آب را بدون تغییر شکل تضمین می‌کند. گواهینامه‌های نسوز M2 و UL94 انتشار آتش از طریق مجرای تهویه را متوقف ساخته و شعاع چرخش ۶۰ میلی‌متری به همراه قابلیت تراکم ۸ به ۱، سرعت جانمایی در رایزرها و سقف‌های کاذب را به حداکثر می‌رساند.

این لوله خرطومی برزنتی هواکش برای چه کاربردهایی پیشنهاد میشود؟

• شبکه‌های هوارسانی و تهویه مطبوع شهری: به دلیل دارا بودن تاییدیه ضد حریق M2 و قابلیت فشردگی که نصب در فضاهای سقف کاذب ساختمانی را میسر می‌کند.
• سامانه‌های تهویه صنایع دریایی و شناورها: به واسطه الزامات ایمنی حریق UL94 برای جلوگیری از گسترش دود در بخش‌های بسته کشتی‌ها.
• مکش دود و گازهای داغ صنعتی: به علت تحمل دمای پیوسته تا ۱۰۰ درجه سانتی‌گراد و حفظ ساختار در جریان مکش فن‌ها.
• تخلیه بخارات و غبارات خطوط فرایندی: به دلیل مقاومت روکش PVC و انعطاف بالا جهت اتصال مستقیم به هودها و فیلترهای تصفیه.

راهنمای انتخاب، نصب و نگهداری

در فرآیند راه‌اندازی این سایز، تطابق قطر ۱۲۰ میلی‌متری سرشلنگی یا تبدیل فلزی با قطر داخلی شیلنگ ضروری است. برای هوابندی و مهار مطمئن بر روی لوله‌های رابط، از بست‌های دوبل بریج W2 در سایز ۱۰۰ تا ۱۲۷ میلی‌متر استفاده شود تا مفتول تقویتی آسیب نبیند. در طول مسیر عبور، از ایجاد خمش با شعاع کمتر از ۶۰ میلی‌متر خودداری شود تا دبی عبوری افت نکند. با توجه به اندازه‌گیری خلاء در دمای ۲۳ درجه، در دماهای نزدیک به ۱۰۰ درجه سانتی‌گراد، فشار منفی سیستم باید در محدوده مجاز کنترل شود.

گارانتی و نحوه خرید

مجموعه صنعت زون اصالت کالا و انطباق کامل این کانال با مشخصات فنی کارخانه IPL را تضمین می‌نماید. تمامی سفارش‌ها به همراه فاکتور رسمی صادر شده و کارشناسان فنی برای ارائه مشاوره در انتخاب سایز و اتصالات آماده پاسخگویی هستند.
