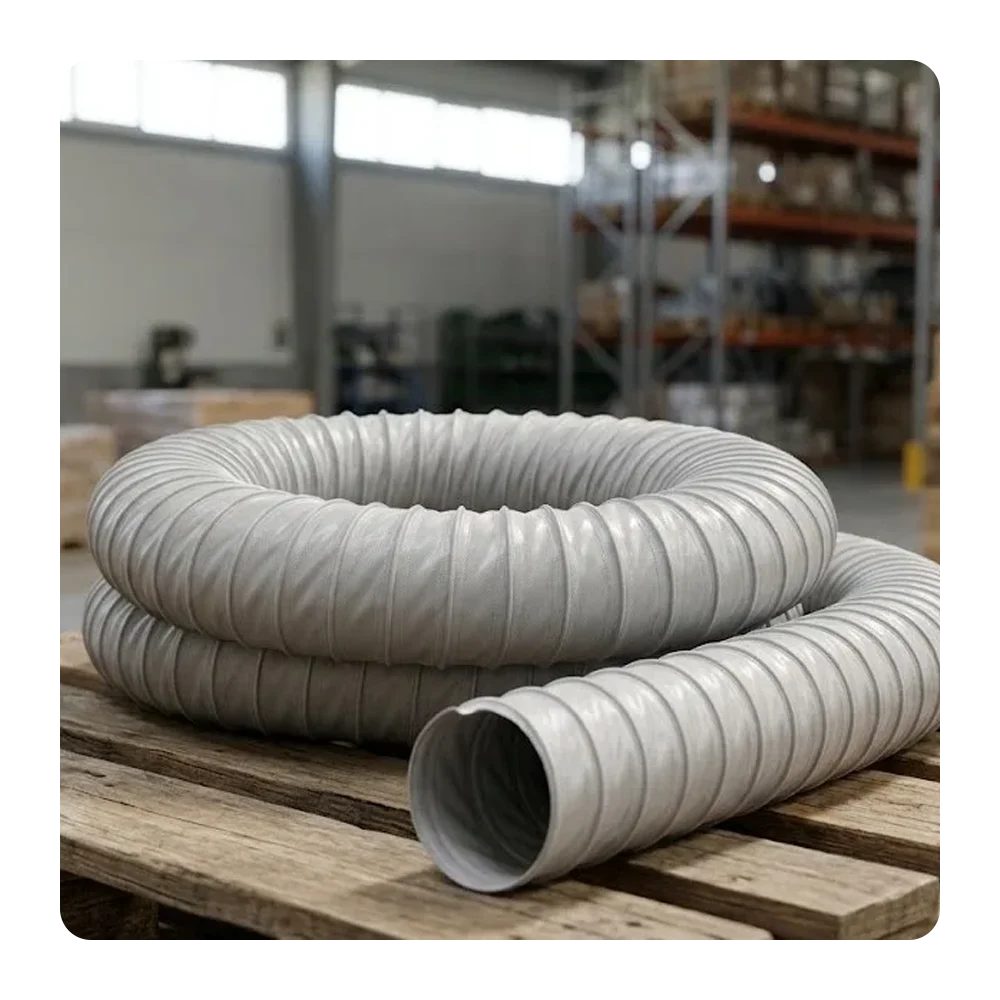

لوله خرطومی هواکش برزنتی فنردار طوسی EOLO THERMO RESISTENTE (DN40)

لوله خرطومی هواکش برزنتی فنردار طوسی EOLO DN40| تخلیه و تهویه فضاها از گازها و بخارات

کمپانی ایتالیایی IPL این لوله خرطومی هواکش را در رده داکت‌های انعطاف‌پذیر مقاوم در برابر حرارت جهت مکش و انتقال جریان هوا در مقاطع باریک معرفی کرده است. طراحی فنی آن متکی بر منسوج بافته‌شده پلی‌استر با پوشش پلیمری خودخاموش‌شونده و اسکلت مارپیچ مفتول فولادی است تا ثبات عملکرد در بازه دمایی منفی ۲۰ تا مثبت ۱۰۰ درجه سانتی‌گراد تضمین شود. کارکرد کلی بر اتصال خروجی‌های کوچک تجهیزات و هودهای دقیق به شبکه مکش متمرکز است و در بخش تهویه ضد حریق ساختمانی و تجهیزات صنایع دریایی کاربردی استاندارد دارد.

ساختار فنی و مواد به‌کاررفته

بدنه این مدل از تاروپود پلی‌استر با مقاومت مکانیکی بالا ساخته شده که با لایه‌ای از پی‌وی‌سی ضد شعله و خودخاموش‌شونده اشباع شده است. یک رشته فنر فولادی پیوسته درون لایه‌های منسوج محصور شده تا مانع از بسته شدن مقطع در برابر مکش فن‌های پرفشار گردد. متریال مصرفی بر اساس دستورالعمل‌های بین‌المللی ایمنی آتش‌سوزی تست شده و تاییدیه‌های رسمی نسوز را به همراه دارد.

• پارچه پایه: منسوج پلی‌استر با پوشش پی‌وی‌سی کندسوز به رنگ طوسی
• اسکلت نگهدارنده: مفتول فولادی فنری تعبیه‌شده میان دو لایه
• استانداردهای ایمنی حریق: منطبق بر UL 94 V(TM)-0 و NFP 92 503 (کلاس M2)

مشخصات فنی و تحلیل هر پارامتر

• قطر نامی داخلی: مقدار ۴۰ میلی‌متر (DN40)؛ طراحی‌شده برای انشعابات بسیار ظریف، مکنده‌های نقطه‌ای و خروجی‌های باریک تجهیزات صنعتی.
• بازه دمای مجاز: منفی ۲۰ تا مثبت ۱۰۰ درجه سانتی‌گراد؛ مقاومت ساختار در برابر شکنندگی در سرما و عدم تغییر شکل در مجاورت بخارات گرم.
• وزن در واحد طول: ۱۱۵ گرم بر متر؛ سبک‌ترین نسخه این سری با کمترین بار وزنی بر روی اتصالات و پایه‌های نگهدارنده.
• تحمل فشار منفی (خلاء): ۱.۵ متر ستون آب ($m\ H_2O$)؛ بالاترین مقاومت در برابر جمع‌شدگی و مکش فن‌های قوی در دمای مبنای ۲۳ درجه.
• حداقل شعاع خم: ۲۰ میلی‌متر؛ امکان چرخش و هدایت کانال در باریک‌ترین و پیچیده‌ترین زوایای داخلی دستگاه‌ها.
• شاخص فشردگی طولی: نسبت ۸ به ۱ (شاخه ۱۰ متری با حجم بسته‌بندی تنها ۰.۰۰۲ مترمکعب)؛ اشغال کمترین فضای ممکن در انبارش و سهولت حمل.
•

• وضعیت تامین کاتالوگی: موجود در سبد استاندارد سازنده جهت تحویل سریع در مقایسه با سایزهای سفارشی.

مزایای عملکردی این محصول چیست؟

بهره‌گیری از مقطع باریک ۴۰ میلی‌متری و تقویت فنر فولادی، آستانه تحمل فشار منفی این شیلنگ را به ۱.۵ متر ستون آب رسانده که بالاترین میزان مقاومت خلاء در این رده است. شعاع گردش استثنایی ۲۰ میلی‌متری همراه با وزن ناچیز ۱۱۵ گرمی، مسیردهی در فضاهای بسیار فشرده صنعتی را بدون مسدود شدن مسیر جریان میسر می‌سازد.

کاربردهای پیشنهادی

• شبکه‌های هوارسانی و تهویه سازه‌های شهری: به دلیل شعاع گردش ۲۰ میلی‌متری و استاندارد نسوز M2 جهت عبور از داکت‌های بسیار باریک ساختمانی.
• تاسیسات هوارسانی صنایع دریایی و شناورها: به واسطه الزامات ایمنی عدم سرایت حریق طبق تاییدیه بین‌المللی UL94 در فضاهای بسته.
• مکش موضعی دود و گازهای داغ: به دلیل تحمل دمای پیوسته تا ۱۰۰ درجه سانتی‌گراد و تحمل خلاء بالای ۱.۵ متر آب حین مکش قوی.
• جمع‌آوری بخارات و غبارات ظریف کارگاهی: به علت انعطاف بالا و مقاومت لایه PVC جهت اتصال مستقیم به دهانه خروجی ابزارها و هودهای کوچک.

راهنمای انتخاب، نصب و نگهداری

برای راه‌اندازی این سایز، تطابق قطر ۴۰ میلی‌متری سرشلنگی رابط با ورودی شیلنگ الزامی است. جهت جلوگیری از آسیب به مفتول داخلی و تضمین هوابندی، از بست‌های فلزی متناسب با قطر خارجی استفاده شود. در فرآیند سیم‌کشی از چرخش‌های تندتر از شعاع ۲۰ میلی‌متر اجتناب گردد تا مقطع دایره‌ای تغییر حالت ندهد. با توجه به اندازه‌گیری خلاء در دمای ۲۳ درجه، در صورت فعالیت پیوسته در سقف دمایی ۱۰۰ درجه سانتی‌گراد، کنترل مکش سیستم برای پیشگیری از استهلاک متریال توصیه می‌شود.

گارانتی و نحوه خرید

مجموعه صنعت زون اصالت فیزیکی و تطابق مشخصات فنی این کانال با کاتالوگ شرکت IPL را تضمین می‌نماید. تمامی سفارش‌ها همراه با فاکتور رسمی صادر شده و کارشناسان فنی برای راهنمایی در زمینه اتصالات و بررسی شرایط کاری آماده پاسخگویی هستند.
