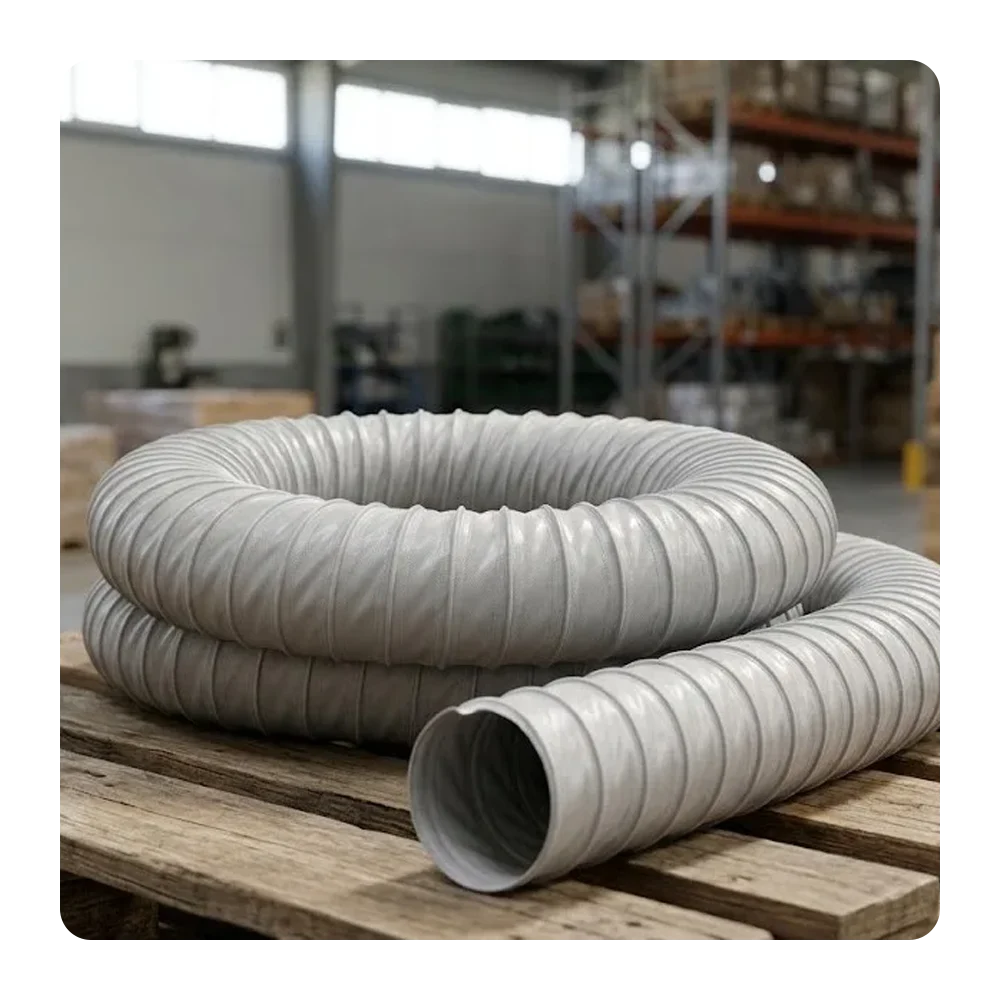

لوله خرطومی هواکش برزنتی فنردار طوسی EOLO THERMO RESISTENTE (DN100)

لوله خرطومی هواکش برزنتی فنردار طوسی EOLO DN100 | انتقال ایمن جریان‌های هوایی و مکش متمرکز آلاینده‌ها در فضاهای محدود

شرکت ایتالیایی IPL این محصول را در دسته داکت‌های انعطاف‌پذیر با مقاومت حرارتی جهت مکش و دمش گازها و بخارات در خطوط انشعابی قرار داده است. ماهیت فنی ساختار از منسوج پلی‌استر با پوشش پلیمری ضد اشتعال و اسکلت مارپیچ مفتول فولادی تشکیل شده تا امکان سرویس‌دهی مداوم در بازه دمایی منفی ۲۰ تا مثبت ۱۰۰ درجه سانتی‌گراد را فراهم کند. کارکرد کلی بر برقراری ارتباط بدون درز میان هودهای موضعی یا خروجی دستگاه‌ها با شبکه مرکزی تهویه استوار است و در بخش سامانه‌های ضد حریق ساختمانی و تجهیزات تهویه دریایی رتبه‌ای استاندارد دارد.

ساختار فنی و مواد به‌کاررفته

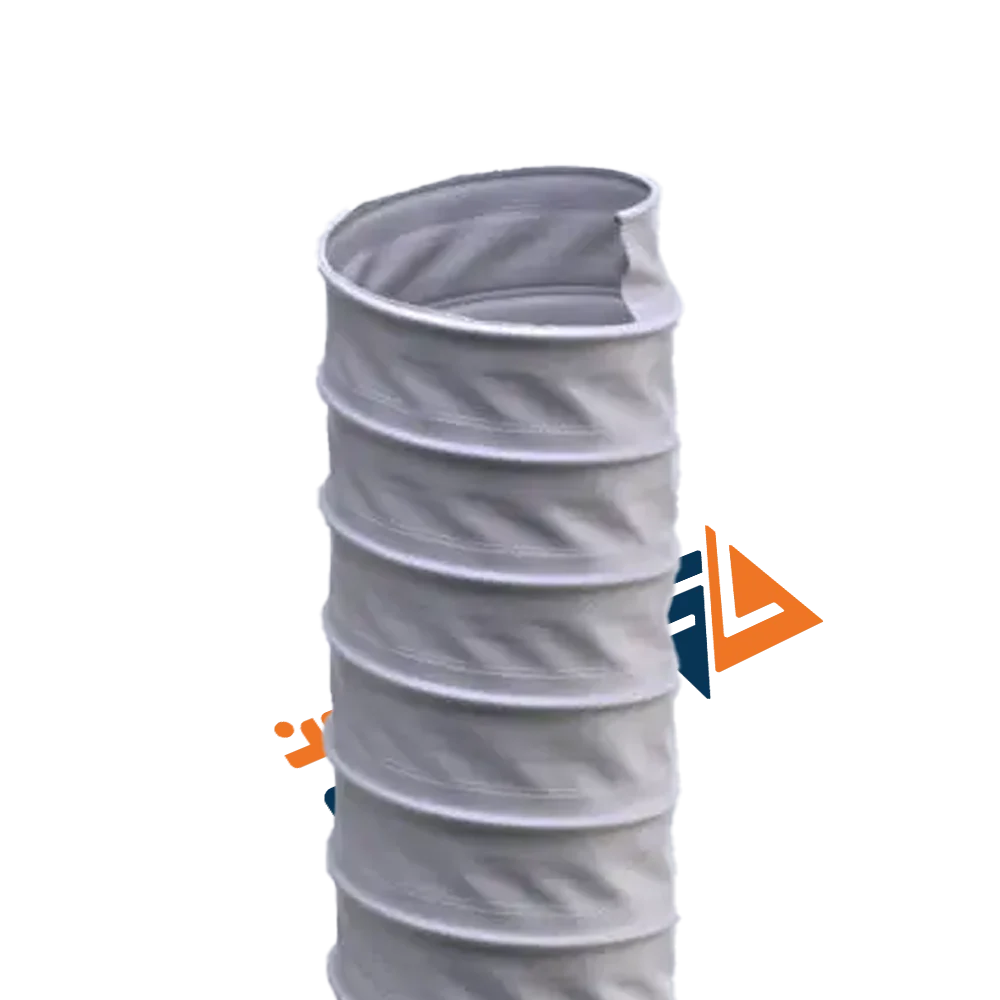

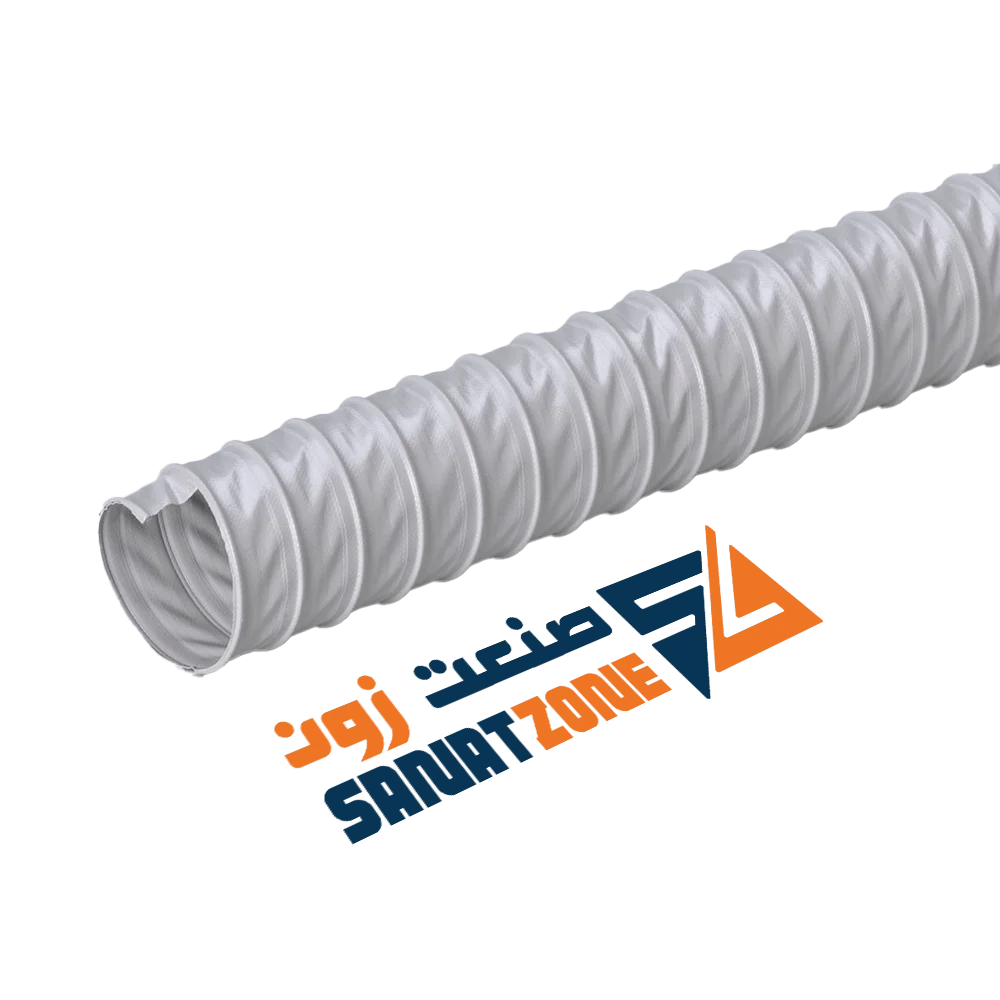

پایه اصلی این لوله خرطومی هواکش از پارچه بافته‌شده پلی‌استر با مقاومت کششی بالا ساخته شده که تحت فرآیند پوشش‌دهی با پی‌وی‌سی خودخاموش‌شونده و ضد شعله قرار گرفته است. یک رشته فنر فولادی پیوسته میان دو لایه پارچه تعبیه شده تا از تغییر شکل مقطع دایره‌ای در برابر افت فشارهای ناشی از مکش قوی فن‌ها جلوگیری کند. ترکیبات به کار رفته در بدنه با استانداردهای آزمون اشتعال‌پذیری سازه‌های هوارسانی تطابق دارند.

• پارچه پایه: پلی‌استر با روکش پی‌وی‌سی ضد شعله به رنگ طوسی
• اسکلت نگهدارنده: مفتول فولادی فنری محصور بین لایه‌ها
• تاییدیه‌های اشتعال‌پذیری: منطبق بر استاندارد UL 94 V(TM)-0 و درجه M2 استاندارد فرانسوی NFP 92 503

مشخصات فنی و تحلیل هر پارامتر

• قطر اسمی عبوری: مقدار ۱۰۲ میلی‌متر (۴ اینچ / DN100)؛ ایده‌آل برای برقراری انشعابات فرعی، دهانه‌های خروجی مکنده‌های موضعی و دستگاه‌های کارگاهی.
• دامنه دمای مجاز: منفی ۲۰ تا مثبت ۱۰۰ درجه سانتی‌گراد؛ حفظ انعطاف‌پذیری بدون شکنندگی در سرما و عدم دفرمه شدن در مجاورت هوای داغ.
• وزن در هر متر: ۲۷۵ گرم بر متر؛ ساختار بسیار سبک با حداقل بار مرده بر روی سیستم‌های نگهدارنده و آویزهای سقفی.
• تحمل فشار منفی (خلاء): ۱.۰ متر ستون آب ($m\ H_2O$)؛ استحکام بالا در برابر مکش فن‌های پرقدرت و حفظ دهانه باز در نقطه کاری تعیین‌شده.
• حداقل شعاع خمش: ۵۱ میلی‌متر؛ امکان هدایت خط در زوایای بسیار تند و عبور از موانع تاسیساتی در فضاهای فشرده.
• ضریب فشردگی محوری: نسبت ۸ به ۱ (بسته‌بندی ۱۰ متر در حجم ۰.۰۱۱ مترمکعب)؛ صرفه‌جویی چشمگیر در فضای انبارداری و امکان تنظیم راحت طول مسیر.
• بست هماهنگ: سازگار با بست دوبل بریج تیپ W2 در بازه قطری ۱۰۰ تا ۱۲۷ میلی‌متر.

مزایای عملکردی

قطر ۱۰۲ میلی‌متری این شیلنگ به واسطه شعاع خمش بسیار کم (۵۱ میلی‌متر) و وزن سبک، امکان جانمایی سریع در فضاهای باریک داخل سقف‌های کاذب و پشت تجهیزات صنعتی را بدون افت جریان فراهم می‌سازد. همچنین ساختار ضد حریق با گریدهای M2 و UL94 تضمین می‌کند که شعله از طریق کانال منتقل نشود و مقاومت در برابر خلاء ۱ متر آب، پایداری مقطع را در زمان مکش سنگین تضمین می‌نماید.

کاربردهای پیشنهادی این کانال هواکش چه مواردی هستند؟

• شبکه‌های هوارسانی و تهویه مطبوع شهری: به دلیل شعاع خمش ۵۱ میلی‌متری و گواهی ضد حریق M2 که اتصال به دریچه‌ها در فضاهای تنگ سقف را ایمن و ساده می‌کند.
• تاسیسات هوارسانی سازه‌های دریایی: بر پایه الزامات سخت‌گیرانه عدم انتشار دود و آتش طبق تاییدیه UL94 در محیط‌های بسته شناورها.
• تخلیه موضعی دود و گازهای داغ: به دلیل تحمل حرارتی تا ۱۰۰ درجه سانتی‌گراد و عدم تغییر حالت فیزیکی مقطع در مکش آلاینده‌ها.
• مکش غبارات و بخارات فرایندی: به واسطه روکش پی‌وی‌سی مقاوم به همراه تحمل ۱.۰ متر ستون آب فشار منفی جهت انتقال مستقیم به فیلترها.

راهنمای انتخاب، نصب و نگهداری

برای اتصال به لوله‌ها و فلنج‌های سایز DN100، بررسی دقیق قطر ۱۰۲ میلی‌متری سرشلنگی ضروری است. جهت جلوگیری از پارگی روکش و نشتی هوا، مهار لوله خرطومی بر روی تبدیل‌ها باید با بست‌های پل‌دار استاندارد W2 بازه ۱۰۰ تا ۱۲۷ میلی‌متر انجام شود. در طول سیم‌کشی تاسیساتی باید از خمش‌های کمتر از ۵۱ میلی‌متر خودداری شود تا دیواره دچار فشردگی موضعی نگردد. توجه شود که مقدار مقاومت در برابر خلاء (۱ متر آب) در دمای مبنای ۲۳ درجه سنجیده شده و در صورت بهره‌برداری طولانی‌مدت در سقف دمایی ۱۰۰ درجه سانتی‌گراد، کنترل مکش فن برای جلوگیری از خستگی الاستومر پیشنهاد می‌شود.

گارانتی و نحوه خرید

مجموعه صنعت زون اصالت کالا و انطباق کامل این کانال با کاتالوگ رسمی شرکت IPL را تضمین می‌کند. فاکتور رسمی به همراه سفارش‌ها صادر شده و کارشناسان فنی آماده ارائه مشاوره در زمینه سایزبندی و انتخاب متعلقات هوابندی هستند.
