لوله خرطومی آبی ارت دار EOLO SE (DN102)

لوله خرطومی آبی ارت دار EOLO SE (DN102) | مکش و انتقال منعطف هوا، دود و گازهای صنعتی

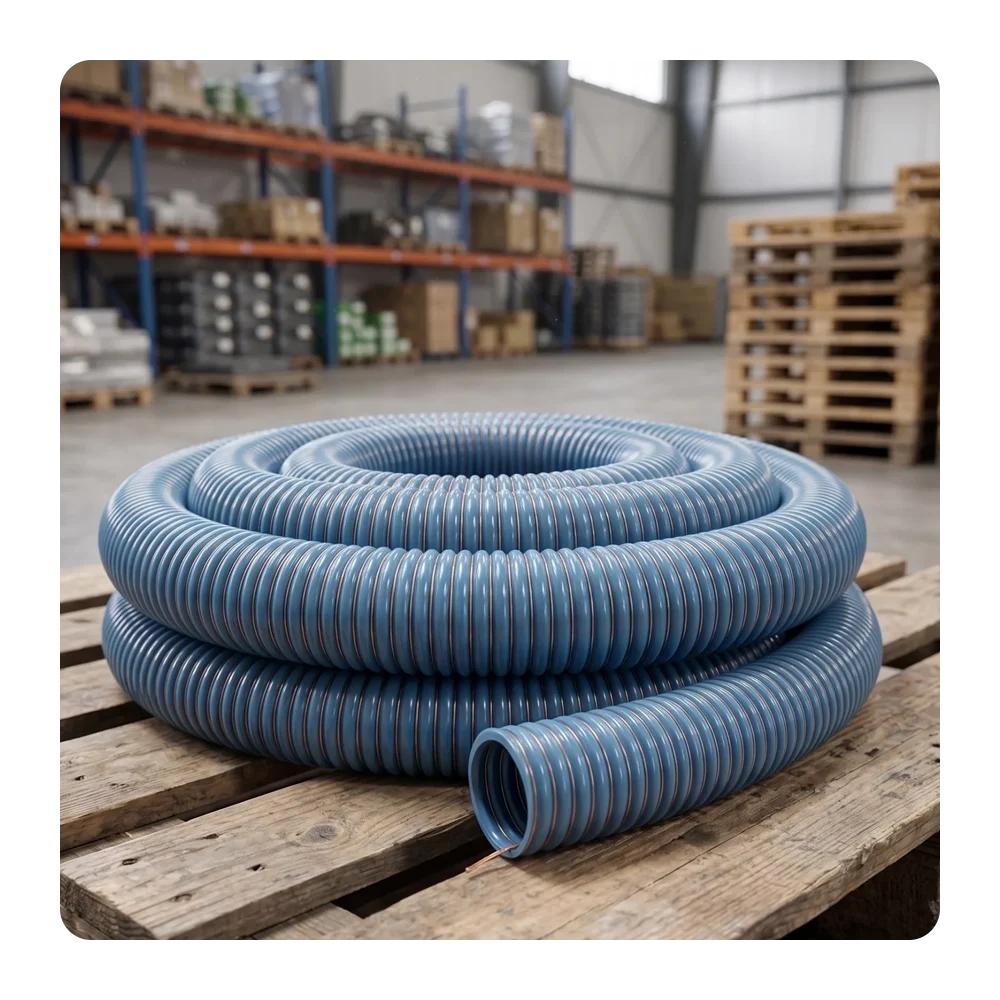

این شیلنگ صنعتی pvc تخصصی از محصولات کمپانی ایتالیایی IPL در سری REX-LIGHT، یک شیلنگ صنعتی منعطف بر پایه پی‌وی‌سی نرم (PVC-P) به رنگ آبی روشن است که ساختار آن به طور ویژه برای عملیات مکش، تهویه و تخلیه گازها در محیط‌های گوناگون طراحی شده است. این مدل با وزن بهینه و مقاومت مکانیکی مناسب، فرآیند انتقال جریان هوا، دود و آلاینده‌های گازی را تسهیل کرده و کارایی بالایی در تاسیسات ساختمانی و صنایع مختلف فراهم می‌آورد.

مهندسی ساختار و متریال: تلفیق پی‌وی‌سی منعطف با اسپیرال ضدضربه و سیم ارت

بدنه اصلی این لوله از پی‌وی‌سی انعطاف‌پذیر (PVC-P) ساخته شده و یک مارپیچ تقویت‌کننده از جنس پی‌وی‌سی سخت و ضدضربه (Anti-shock rigid PVC) ساختار آن را در برابر فشارهای مکانیکی مستحکم می‌سازد. جداره داخلی لوله کاملاً صاف و صیقلی طراحی شده تا افت فشار و اصطکاک سیال عبوری به حداقل برسد، در حالی که سطح بیرونی آن به صورت موج‌دار (Corrugated) است تا انعطاف‌پذیری و استحکام مکانیکی تجهیز افزایش یابد. همچنین به جهت جلوگیری از خطرات ناشی از تجمع بارهای الکترواستاتیک، در مدل ارت‌دار از رشته سیم مسی (Copper wire - کد EE 02) برای انتقال و تخلیه الکتریسیته ساکن استفاده شده است.

آنالیز مشخصات فنی مدل EOLO SE در سایز ۱۰۲ میلی‌متر: بررسی دقیق پارامترهای مهندسی

• قطر داخلی (Inside Diameter): ۱۰۲ میلی‌متر (معادل DN102)؛ ایجادکننده مقطع بهینه برای جریان هوای ورودی و خروجی در سیستم‌های مکش صنعتی.
• حداقل ضخامت دیواره (Min Wall Thickness): ۲.۱ میلی‌متر؛ فراهم‌کننده انعطاف‌پذیری بالا و عملکرد سبک بدنه حین جابجایی.
• حداکثر ضخامت دیواره (Max Wall Thickness): ۵.۶ میلی‌متر؛ افزایش‌دهنده مقاومت فیزیکی در نقاط برآمدگی و قله‌های مارپیچ تقویتی.
• وزن واحد طول (Weight): ۱۵۵۰ گرم بر متر؛ ساختاری سبک که بار اضافی بر سازه وارد نکرده و نصب در ارتفاع را سهولت می‌بخشد.
• مقاومت در برابر خلاء (Depression/Vacuum): ۴.۵ متر ستون آب؛ نشان‌دهنده استحکام و ایستادگی دیواره در برابر مکش و فشارهای منفی بدون دفرمه شدن لوله.
• حداقل شعاع خمش (Bending Radius): ۴۳۰ میلی‌متر؛ امکان هدایت و مانور مناسب لوله در مسیرها و زوایای مختلف تاسیساتی بدون افت راندمان.
• محدوده دمای مجاز کاری: از ۲۵- تا ۶۰+ درجه سانتی‌گراد؛ حفظ پیوستگی فیزیکی و مقاومت در برابر سرما و شرایط دمایی متغیر.
• شرایط مرجع داده‌های فنی: ارزیابی و استخراج داده‌ها در دمای محیطی ۲۳ درجه سانتی‌گراد و رطوبت نسبی ۵۰ درصد انجام شده است.

مزایای برجسته عملیاتی؛ از انعطاف‌پذیری در سرمای شدید تا تاب‌آوری شیمیایی

به لطف ساختار پلیمری بهینه‌شده، این محصول مقاومت مکانیکی بالایی داشته و حتی در دماهای بسیار پایین (تا ۲۵- درجه سانتی‌گراد) نرمی و انعطاف خود را حفظ می‌کند. سطح داخلی صیقلی مانع از انباشت ذرات و افت دبی جریان عبوری می‌شود. علاوه بر این، متریال به‌کاررفته مقاومت قابل‌توجهی در برابر فرسایش ناشی از عوامل جوی و اقلیمی (Weathering) و همچنین برخورد با طیف وسیعی از مواد شیمیایی نشان می‌دهد. حضور سیم اتصال به زمین مسی در نسخه آنتی‌استاتیک نیز سطح ایمنی سیستم انتقال را در برابر الکتریسیته ساکن به مراتب ارتقا می‌دهد.

کاربردهای تاییدشده در خطوط تهویه و فرآیندهای مکش صنعتی

با توجه به ویژگی‌های ساختاری و مقاومت مناسب در برابر خلاء، این شیلنگ در موارد زیر عملکرد استاندارد دارد:

• تجهیزات جاروبرقی و مکنده‌های خانگی و نیمه‌صنعتی.
• سیستم‌های تهویه مطبوع صنعتی و تاسیسات هوارسانی ساختمانی.
• خطوط مکش، استخراج و تخلیه هوا، دود، بخارات و گازها در واحدهای تولیدی و صنعتی.
• هرگونه کاربردی که در آن نیاز هم‌زمان به انعطاف‌پذیری بالا و مقاومت در برابر فشار منفی (خلاء) وجود داشته باشد.

اصول کلیدی در نصب، اتصالات و بهره‌برداری استاندارد

هنگام پیاده‌سازی این تجهیز در مسیرهای تاسیساتی، رعایت حداقل شعاع خمش مجاز (۴۳۰ میلی‌متر برای سایز DN102) الزامی است تا از آسیب به ساختار مارپیچ ضدضربه و انسداد مسیر جریان ممانعت گردد. همچنین باید اطمینان حاصل شود که دمای کاری محیط و گازهای عبوری فراتر از محدوده ۲۵- تا ۶۰+ درجه سانتی‌گراد نرود تا ساختار پی‌وی‌سی خواص مکانیکی خود را از دست ندهد. در نمونه مجهز به سیم مسی (ارت‌دار)، اتصال پایدار و مطمئن رشته سیم به سیستم ارتینگ در دو سر اتصالات برای تخلیه الکتریسیته ساکن و ارتقای ایمنی کاربری ضروری است.

تضمین اصالت کالا و خرید لوله خرطومی آبی ارت دار EOLO SE (DN102) از صنعت زون

برای سفارش و تهیه این محصول با تضمین اصالت و انطباق کامل با کاتالوگ و دیتاشیت مرجع سازنده، می‌توانید مستقیماً از طریق فروشگاه صنعتی صنعت زون اقدام فرمایید. صنعت زون کلیه سفارش‌های صنعتی را به همراه فاکتور رسمی به صنایع و سازمان‌ها ارائه می‌نماید. همچنین پیش از نهایی‌کردن خرید، کارشناسان فنی ما آماده ارائه مشاوره‌های تخصصی جهت انتخاب سایز مناسب و تطبیق شرایط عملیاتی پروژه شما هستند.
