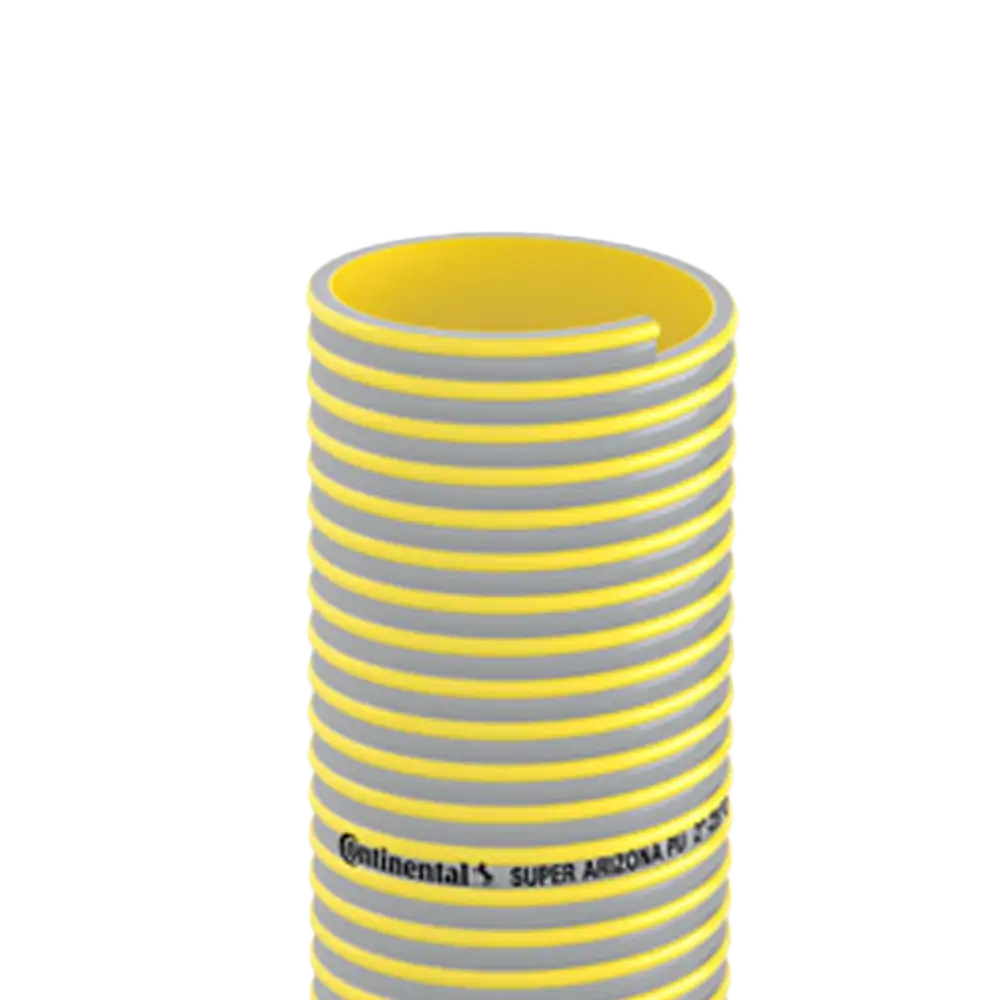

لوله خرطومی طوسی زرد super arizona pu (dn76)

لوله خرطومی طوسی زرد SUPER ARIZONA PU (DN76) | مکش و انتقال پرفشار مواد ساینده با لایه ضدسایش پلی‌اورتان در سایز ۳ اینچ

این تجهیز صنعتی تخصصی از خط تولید ترموپلاستیک سری آمریکا، یک شیلنگ مکش و فشار مهندسی‌شده با ساختار چندجزئی بر پایه پی‌وی‌سی منعطف و لاینر داخلی پلی‌اورتان است. طراحی پیشرفته این مدل با اسکلت مارپیچ سخت، بستری مقاوم و مطمئن را برای انتقال و پمپاژ سیالات حاوی ذرات ساینده و خورنده در خطوط فرآیندی فراهم می‌آورد تا لوله خرطومی طوسی زرد SUPER ARIZONA PU بدون افت کیفیت در شرایط عملیاتی سخت به کار گرفته شود.

ساختار سه‌گانه پلی‌اورتان و پی‌وی‌سی سخت؛ مهندسی دیواره شیلنگ ضدسایش SUPER ARIZONA PU چگونه است؟

بدنه این شیلنگ صنعتی از ترکیب سه جزء مکمل مهندسی شده است تا بالاترین حد انعطاف و استحکام سایشی حاصل شود. لایه داخلی از جنس پلی‌اورتان خالص (PU-Innenliner) با ضخامت ۱.۲ میلی‌متر و سطحی کاملاً صاف و صیقلی تشکیل یافته که مانع از افت فشار جریان و استهلاک زودرس در برابر سایش فیزیکی می‌شود. بدنه میانی از جنس پی‌وی‌سی نرم انعطاف‌پذیری لازم را ایجاد کرده و یک ساختار مارپیچ از پی‌وی‌سی سخت با قطر ۵ میلی‌متر درون آن یکپارچه‌سازی شده است تا مقاومت فوق‌العاده‌ای در برابر لهیدگی، ضربه و فشارهای مکانیکی پدید آورد. افزون بر این، خواص پلیمری دیواره مانع از تخریب بیولوژیکی ناشی از رشد قارچ‌ها و میکروب‌ها می‌گردد.

واکاوی پارامترهای مهندسی لوله خرطومی SUPER ARIZONA PU در سایز ۷۶ میلی‌متر (DN76)

• قطر اسمی (Nominal Diameter): ۷۶ میلی‌متر (معادل ۳ اینچ)؛ مقطع استاندارد صنعتی با ظرفیت عبور دبی بالا جهت پمپاژ و مکش پیوسته مواد ساینده.
• قطر داخلی دقیق (Inside Diameter): ۷۶.۲ میلی‌متر؛ انطباق کامل با اتصالات استاندارد ۳ اینچ بدون ایجاد گلوگاه و افت فشار هیدرولیکی.
• قطر خارجی (Outside Diameter): ۸۹.۶ میلی‌متر؛ ابعاد هندسی دقیق بیرونی جهت انتخاب کلمپ‌ها و بست‌های اتصال متناسب.
• ضخامت کل دیواره (Total Thickness): ۶.۷ میلی‌متر؛ ضخامت ساختاری چندلایه که پایداری فیزیکی و مقاومت سایشی بلندمدت شیلنگ را تضمین می‌کند.
• ضخامت لایه داخلی پلی‌اورتان (PU Thickness): ۱.۲ میلی‌متر؛ لاینر مقاوم PU جهت محافظت مستقیم دیواره در برابر سایش سنگین فیزیکی ناشی از عبور ذرات زبر.
• قطر مغزی مارپیچ تقویتی (Rigid Spiral Diameter): ۵ میلی‌متر؛ اسکلت پی‌وی‌سی سخت برای حفظ ساختار دایره‌ای لوله تحت بارهای لهیدگی و فشارهای جانبی.
• گام مارپیچ (Spiral Pitch): ۱۲ میلی‌متر؛ فاصله مهندسی‌شده اسپیرال‌ها برای توزیع یکنواخت تنش‌های مکانیکی ضمن حفظ حداکثر انعطاف‌پذیری.
• جهت چرخش مارپیچ (Spiral Direction): راست‌گرد (Right)؛ ایجاد ثبات ابعادی و تسهیل مونتاژ دقیق سرشلنگی‌های استاندارد.
• وزن در واحد طول (Weight per Meter): ۱۹۰۰ گرم بر متر؛ وزن استاندارد و بهینه که تعادلی عالی میان مقاومت سازه‌ای بالا و سهولت جابجایی کارگاهی پدید می‌آورد.
• فشار کاری در ۲۳ درجه سانتی‌گراد (Operating Pressure): ۴ بار؛ فراهم‌کننده بازدهی و دوام بالا در خطوط پمپاژ و دهش پرفشار مواد.
• فشار ترکیدگی در ۲۳ درجه سانتی‌گراد (Burst Pressure): ۱۲ بار؛ ایجاد حاشیه امنیت سه‌برابری در برابر نوسانات، شوک‌ها و ضربات قوچ ناگهانی هیدرولیکی.
• میزان مقاومت در برابر خلاء در ۲۳ درجه سانتی‌گراد (Vacuum): ۹ متر ستون آب ($9\text{ m }H_2O$)؛ نشان‌دهنده استحکام استثنایی دیواره در برابر مچاله شدن در فرآیندهای مکش عمیق.
• حداقل شعاع خمش مجاز (Bending Radius): ۳۰۰ میلی‌متر؛ ایجاد قابلیت مانور و چرخش عالی در فضاهای محدود بدون ریسک انسداد مسیر جریان.
• دامنه دمای کاری مجاز: از ۲۵- تا ۵۵+ درجه سانتی‌گراد؛ حفظ خواص الاستیک در یخبندان ۲۵- درجه بدون شکنندگی و کارکرد پایدار تا دمای ۵۵+ درجه سانتی‌گراد.
• مقاومت شیمیایی (Chemical Resistance): منطبق با جدول تخصصی مقاومت پلی‌اورتان (PU Table).
• شرایط مبنای تست‌های فنی: ارزیابی و استخراج کلیه داده‌ها در دمای ۲۳ درجه با تلورانس ۲± درجه سانتی‌گراد و منطبق با استاندارد بین‌المللی ISO 291.

چرا لایه ضدسایش PU و اسکلت مقاوم، این شیلنگ ۳ اینچ را متمایز می‌کند؟

تلفیق نوآورانه متریال در این محصول مزیت‌های فنی و عملیاتی چشمگیری را در مقایسه با لوله‌های خرطومی معمولی به نمایش می‌گذارد:

• مقاومت سایشی فوق‌العاده: لایه داخلی ۱.۲ میلی‌متری پلی‌اورتان بالاترین پایداری را در برابر سایش فیزیکی ناشی از عبور مداوم ذرات زبر ایجاد کرده و عمر مفید شیلنگ را چند برابر می‌کند.
• پایداری مکانیکی در برابر لهیدگی : مارپیچ ۵ میلی‌متری پی‌وی‌سی سخت مانع از تغییر شکل لوله در برابر بارهای سنگین محیطی و وکیوم عمیق ۹ متر آب می‌شود.
• مقاومت ضد میکروبی و بیولوژیکی : ساختار پلیمری مانع از آسیب‌های باکتریایی و فساد بیولوژیکی ناشی از تماس با سیالات مختلف می‌گردد.
• حفظ انعطاف‌پذیری در یخبندان: عملکرد تضمین‌شده تا منفی ۲۵ درجه سانتی‌گراد بدون ایجاد خشکی و شکنندگی در بدنه پلیمری.
• سطح داخلی کاملاً صیقلی: تسهیل عبور جریان، جلوگیری از افت فشار هیدرولیکی و ممانعت از ایجاد رسوب یا سایش موضعی.

دامنه‌های کاربرد لوله خرطومی SUPER ARIZONA PU در مکش و دهش مواد ساینده

بر اساس مستندات کاتالوگ رسمی سازنده، این تجهیز به‌طور اختصاصی برای مصارف زیر طراحی و آزمایش شده است:

• انتقال و پمپاژ مواد ساینده: مکش و دهش انواع ذرات جامد، پودرها، گرانول‌ها و سیالات ساینده که به دلیل ضخامت ۱.۲ میلی‌متری لاینر پلی‌اورتان، آسیبی به جداره شیلنگ وارد نمی‌کنند.
• فرآیندهای توأم مکش و دهش : تخلیه و جابجایی سیالات تحت فشار کاری ۴ بار و تحمل خلاء ۹ متر ستون آب بدون تغییر فرم دیواره.
• خطوط انتقال مواد شیمیایی سازگار با پلی‌اورتان: جابجایی سیالات و ترکیباتی که بر اساس جدول مقاومت شیمیایی پلی‌اورتان (PU Table) با ساختار شیلنگ سازگاری دارند.

الزامات مهندسی نصب، خمش مجاز و مراقبت‌های فنی شیلنگ ۳ اینچ ضدسایش

برای تضمین ایمنی عملیاتی و حفظ حداکثر طول عمر مفید، رعایت حداقل شعاع خمش مجاز (۳۰۰ میلی‌متر در سایز ۷۶ میلی‌متر) در زمان نصب و استقرار لوله الزامی است تا از ایجاد تنش‌های برشی بر روی لایه پلی‌اورتان و اسکلت مارپیچ جلوگیری شود. همچنین کنترل دمای سیال عبوری و محیط در محدوده استاندارد ۲۵- تا ۵۵+ درجه سانتی‌گراد ضرورت دارد تا خواص الاستومری و استحکام دیواره در فشار کاری ۴ بار حفظ شود. برای ایجاد آب‌بندی مطمئن و ممانعت از نشتی در فشار هیدرولیکی و وکیوم ۹ متر آب، استفاده از بست‌های متناسب با قطر خارجی ۸۹.۶ میلی‌متر و منطبق بر جهت مارپیچ راست‌گرد توصیه می‌گردد.
