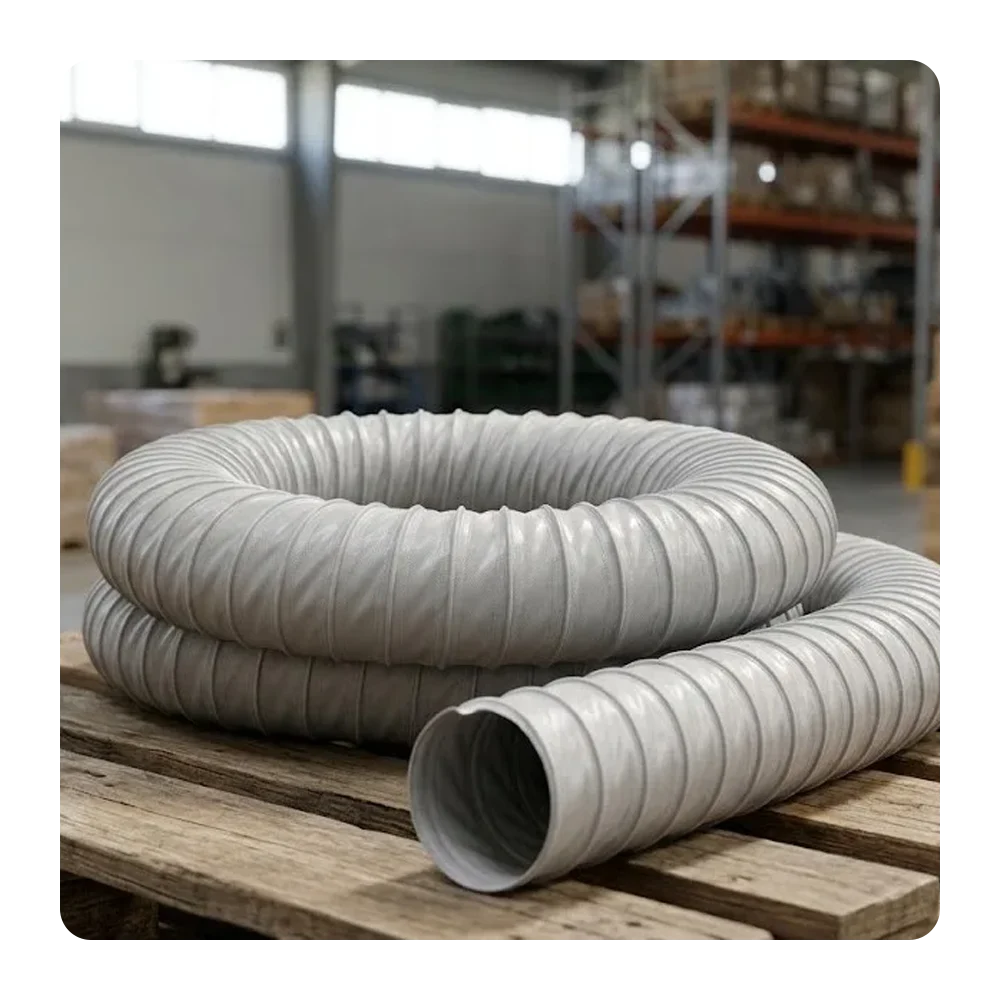

لوله خرطومی هواکش فنردار طوسی برزنتی EOLO THERMO RESISTENTE (DN300)

لوله خرطومی هواکش فنردار برزنتی EOLODN300| مناسب تهویه پرحجم در دهانه‌های بزرگ تاسیساتی

کمپانی ایتالیایی IPL این لوله خرطومی هواکش را تحت عنوان مدل EOLO THERMO RESISTENTE به عنوان یک مجرای انعطاف‌پذیر تخصصی برای جابه‌جایی دبی‌های سنگین هوا و مکش آلاینده‌های صنعتی معرفی کرده است. ماهیت مهندسی آن بر پایه بستر منسوج مقاوم با پوشش الاستومری ضد اشتعال و تقویت مارپیچی مفتول فلزی استوار است تا در بازه دمایی منفی ۲۰ تا مثبت ۱۰۰ درجه سانتی‌گراد پایدار بماند. نقش بنیادین این کانال، ایجاد ارتباطی منعطف و مقاوم در برابر فشار منفی میان خروجی هودها یا فن‌های تخلیه و خطوط اصلی است و در رده محصولات تهویه ضداشتعال دریایی و ساختمانی جایگاهی استاندارد دارد.

ساختار فنی و مواد به‌کاررفته

دیواره این مدل از پارچه بافته‌شده پلی‌استر با استحکام کششی بالا تشکیل شده که با لایه‌ای از ترکیب پی‌وی‌سی کندسوز و خودخاموش‌شونده اشباع و روکش شده است. یک رشته فنر فولادی پیوسته درون ساختار دولایه جای داده شده تا اسکلت استوانه‌ای را در برابر نیروهای ناشی از مکش و جمع‌شدگی محیطی پایدار نگه دارد. ترکیب متریال این بدنه بر پایه استانداردهای بین‌المللی ایمنی در برابر آتش طراحی شده است.

• لایه زمینه: منسوج پلی‌استر تقویت‌شده با پوشش پی‌وی‌سی نسوز به رنگ طوسی
• عنصر تقویتی: فنر فولادی کششی تعبیه‌شده مابین دو لایه
• تاییدیه‌های اشتعال‌پذیری: دارای گواهی UL 94 V(TM)-0 و استاندارد NFP 92 503 در گرید M2

مشخصات فنی و تحلیل هر پارامتر

• قطر اسمی عبوری: ۳۰۵ میلی‌متر (DN300 / 12 اینچ)؛ تامین دبی حجمی بالا و کاهش سرعت و افت فشار جریان در دهانه‌های مکش بزرگ.
• بازه حرارتی عملکرد: از ۲۰- تا ۱۰۰+ درجه سانتی‌گراد؛ حفظ پیوستگی پلیمر و عدم دفرمه شدن در برابر گازها و جریان‌های هوای گرم صنعتی.
• جرم در واحد طول: ۱۰۰۵ گرم بر متر؛ ضخامت و استحکام مناسب متریال در عین حفظ وزن استاندارد جهت مهار آسان بر روی پایه‌ها.
• مقاومت در برابر خلاء: ۰.۳ متر ستون آب ($m\ H_2O$)؛ تعیین آستانه مجاز فشار منفی ایجادشده توسط مکنده‌ها در دمای مبنای ۲۳ درجه.
• شعاع خمش مجاز: ۱۵۳ میلی‌متر؛ امکان اجرای زانوها و تغییر جهت مسیر در فواصل کوتاه با کمترین تنش به دیواره.
• نسبت تراکم‌پذیری: ۸ به ۱ (امکان جمع‌شدگی شاخه ۱۰ متری در بسته با حجم ۰.۱۲۴ مترمکعب)؛ بهینه‌سازی شدید ابعاد در جابه‌جایی و انعطاف بالا در تنظیم طول نهایی.
• اتصال استاندارد: بست فلزی دوپل تیپ W2 در بازه تنظیمی ۲۵۰ تا ۳۳۰ میلی‌متر جهت آب‌بندی نهایی دهانه‌ها.

مزایای عملکردی

بهره‌گیری از مفتول فولادی یکپارچه در سایز ۳۰۵ میلی‌متر مقاومت ساختاری پایداری را در برابر افتادگی و جمع‌شدگی ناشی از مکش فن‌ها ایجاد می‌کند. انطباق با گریدهای ضد حریق M2 و UL94 انتشار آتش را متوقف ساخته و به واسطه ضریب جمع‌شوندگی ۸ به ۱، انبارداری و جانمایی در داکت‌های تاسیساتی بدون اشغال حجم اضافی صورت می‌پذیرد.

کاربردهای پیشنهادی لوله خرطومی هواکش برزنتی dn300

• شبکه‌های تهویه مطبوع سازه‌های بزرگ و کشتی‌سازی: به دلیل اخذ استانداردهای حریق M2 و UL94 که پیش‌نیاز ایمنی سیستم‌های هوارسانی دریایی و ساختمانی هستند.
• خطوط مکش دود و هوای داغ صنعتی: به علت تحمل دمایی تا ۱۰۰ درجه سانتی‌گراد و جلوگیری از افت مقطع در برابر مکندگی.
• جمع‌آوری بخارات و گازهای فرایندی: به واسطه مقاومت شیمیایی پوشش پی‌وی‌سی و آب‌بندی کامل مفتول محصور.
• سیستم‌های تخلیه و غبارگیری کارگاهی: به جهت دهانه بزرگ ۳۰۵ میلی‌متری که انتقال سریع ذرات معلق و گردوغبار را تسهیل می‌کند.

راهنمای انتخاب، نصب و نگهداری

در زمان پیاده‌سازی این مقطع ۳۰۵ میلی‌متری، تناسب دقیق دهانه مکنده یا تبدیل فلزی با قطر داخلی شیلنگ الزامی است. جهت مهار مکانیکی و هوابندی در محل اتصالات باید از بست‌های پل‌دار W2 سایز ۲۵۰ تا ۳۳۰ میلی‌متر استفاده شود تا سیم فنر آسیب نبیند. رعایت حداقل شعاع گردش ۱۵۳ میلی‌متر مانع از ایجاد شکستگی موضعی و افت دبی خواهد شد. با توجه به وابستگی مشخصات خلاء (۰.۳ متر آب) به دمای مرجع محیطی، در صورت کارکرد پیوسته در دماهای نزدیک به ۱۰۰ درجه سانتی‌گراد، کنترل دبی مکش برای پیشگیری از خستگی ساختار ضروری است.

گارانتی و نحوه خرید

فروشگاه صنعت زون اصالت کالا و انطباق کامل محصول با مشخصات فنی برند IPL را تضمین می‌کند. فاکتور رسمی معتبر برای کلیه سفارش‌ها صادر شده و کارشناسان فنی مجموعه آماده ارائه مشاوره تخصصی در زمینه سایزبندی و الزامات نصب خطوط انتقال هوا هستند.
