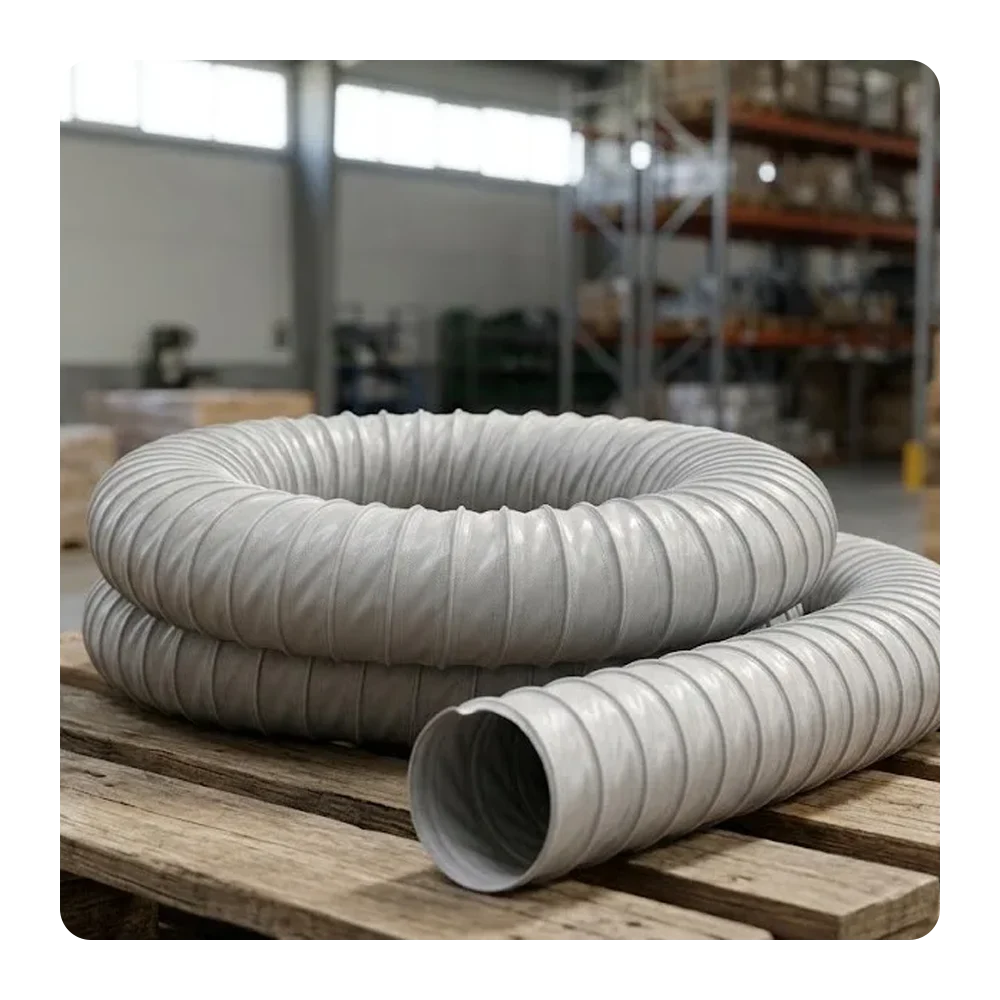

لوله خرطومی هواکش برزنتی طوسی EOLO THERMO RESISTENTE (DN250)

کانال فلکسیبل هواکش EOLO THERMO RESISTENTE | مناسب مکش و انتقال دود، غبار و هوا

برند ایتالیایی IPL این لوله خرطومی را در دسته داکت‌های انعطاف‌پذیر انتقال جریان هوا و مکش ذرات قرار داده است. ماهیت فنی ساختار بر پایه ترکیب پارچه پلی‌استر با روکش PVC ضد شعله و مفتول فولادی تقویت‌کننده بنا شده تا انتقال ایمن جریان سیالات گازی را در شرایط کاری از منفی ۲۰ تا مثبت ۱۰۰ درجه سانتی‌گراد تضمین کند. کارکرد کلی بر ایجاد مسیر مکش و دمش انعطاف‌پذیر با قابلیت فشردگی طولی بسیار بالا تمرکز دارد که نصب را در مسیرهای زاویه‌دار تهویه تسهیل می‌نماید. این مدل به عنوان یک استاندارد تخصصی در گروه مجاری مقاوم به حرارت با خواص خودخاموش‌شونده برای محیط‌های شهری و صنایع دریایی تثبیت شده است.

ساختار فنی و مواد به‌کاررفته

این کانال هواکش از پارچه پلی‌استر مقاوم به عنوان بستر اولیه تشکیل شده که به لایه‌ای از پی‌وی‌سی خودخاموش‌شونده و ضد شعله آغشته و پوشانده شده است. برای حفظ ساختار مکانیکی مقطع عبوری و جلوگیری از انسداد یا جمع‌شدگی هنگام مکش، یک رشته مفتول فولادی به شکل مارپیچ درون لایه‌های میانی تعبیه شده است. مواد به کار رفته طبق استانداردهای بین‌المللی ایمنی حریق آزمایش شده و رتبه‌بندی‌های رسمی خودخاموش‌شوندگی را دریافت کرده‌اند.

• پارچه پایه: پلی‌استر با روکش پی‌وی‌سی ضد شعله (طوسی رنگ)
• تقویت‌کننده: اسپیرال مفتول فولادی محصور بین دو لایه
• استاندارد ضد حریق: منطبق بر UL 94 V(TM)-0 و NFP 92 503 (کلاس M2)

مشخصات فنی و تحلیل هر پارامتر

• قطر نامی (DN): مقدار ۲۵۴ میلی‌متر (۱۰ اینچ)؛ ایجاد سطح مقطع بهینه برای عبور حجم بالای هوا و سیالات گازی در خطوط مکش صنعتی.
• بازه دمای کاری: منفی ۲۰ تا مثبت ۱۰۰ درجه سانتی‌گراد؛ حفظ انعطاف‌پذیری و یکپارچگی الاستیک ساختار در دامنه حرارتی ذکرشده.
• وزن: ۸۴۰ گرم در هر متر طول؛ توزیع وزنی مناسب برای مهار و آویز آسان در مسیرهای تاسیساتی بدون افتادگی مفرط.
• فشار منفی (خلاء): ۰.۴ متر ستون آب ($m\ H_2O$)؛ تعیین‌کننده توان ایستادگی مکانیکی مقطع در برابر مکش فن‌های صنعتی در دمای مرجع.
• شعاع خمش: ۱۲۷ میلی‌متر؛ امکان اجرای خطوط با انحنای تند و تطبیق با محدودیت‌های هندسی سازه.
• شاخص فشردگی محوری: نسبت ۸ به ۱؛ قابلیت جمع‌شدگی طولی بالا جهت تسهیل در حمل‌ونقل، انبارداری و نصب در فواصل متغیر.
• بست پیشنهادی: سازگار با بست دوبل بریج تیپ W2 سایز ۲۵۰ تا ۳۳۰ میلی‌متر برای آب‌بندی اتصالات سرشیلنگی.

مزایای عملکردی

بهره‌گیری از ترکیب پوشش پلیمری ضدحریق و مفتول فولادی یکپارچه موجب شده است تا شیلنگ ضمن ارائه سطح بالایی از ایمنی در برابر اشتعال طبق گریدهای UL94 و NFP، در برابر جمع‌شدگی بر اثر فشار منفی مقاومت پایداری نشان دهد. نسبت فشردگی ۸ به ۱ به همراه شعاع چرخش متناسب، میزان هدررفت فضا در انبارش را به حداقل رسانده و مسیردهی را در فضاهای فشرده بدون کاهش سطح مقطع تضمین می‌کند.

این لوله خرطومی برای چه کارهایی پیشنهاد میشود؟

• سامانه‌های تهویه مطبوع شهری و ساختمانی: به دلیل ویژگی فشردگی بالا و استاندارد نسوز، انشعاب‌گیری و هدایت هوای مطبوع در رایزرها و سقف‌های کاذب را ممکن می‌سازد.
• تاسیسات تهویه صنایع دریایی و کشتی‌سازی: به واسطه الزامات سخت‌گیرانه ایمنی شناورها و انطباق متریال با گواهی ضد حریق M2 و UL94.
• مکندگی دود و گازهای صنعتی: به دلیل مقاومت لایه‌ها در بازه حرارتی تا ۱۰۰ درجه سانتی‌گراد و عدم تغییر شکل مقطع در برابر خلاء مجاز.
• جمع‌آوری بخارات و غبارات فرایندی: به علت مقاومت روکش PVC و مسیردهی انعطاف‌پذیر به سمت فیلترها و هودهای صنعتی.

راهنمای انتخاب، نصب و نگهداری

برای سایز انتخابی DN250، تطابق دقیق قطر سرشلنگی با ابعاد داخلی ۲۵۴ میلی‌متر الزامی است. اتصال به دهانه‌ها با بست‌های مناسب پل‌دار فلزی (مانند تیپ W2 بازه ۲۵۰ تا ۳۳۰ میلی‌متر) انجام پذیرد تا از نشتی و آسیب به بدنه جلوگیری شود. در طول مسیر نصب، از ایجاد خمش‌های تندتر از شعاع ۱۲۷ میلی‌متر پرهیز گردد تا مقاومت در برابر فشار منفی افت نکند. با توجه به شرایط تست کارخانه در دمای ۲۳ درجه سانتی‌گراد، در دماهای نزدیک به سقف ۱۰۰ درجه سانتی‌گراد باید از عدم اعمال فشار منفی بیش از حد مجاز اطمینان حاصل کرد.

گارانتی و نحوه خرید

مجموعه صنعت زون اصالت فیزیکی و تطابق مشخصات فنی این کالا را با شناسنامه سازنده تضمین می‌نماید. کلیه سفارش‌ها همراه با فاکتور رسمی صادر شده و امکان بهره‌مندی از خدمات مشاوره مهندسی پیش از ثبت سفارش برای بررسی انطباق با فشارهای کاری و شرایط فرایندی فراهم است.
