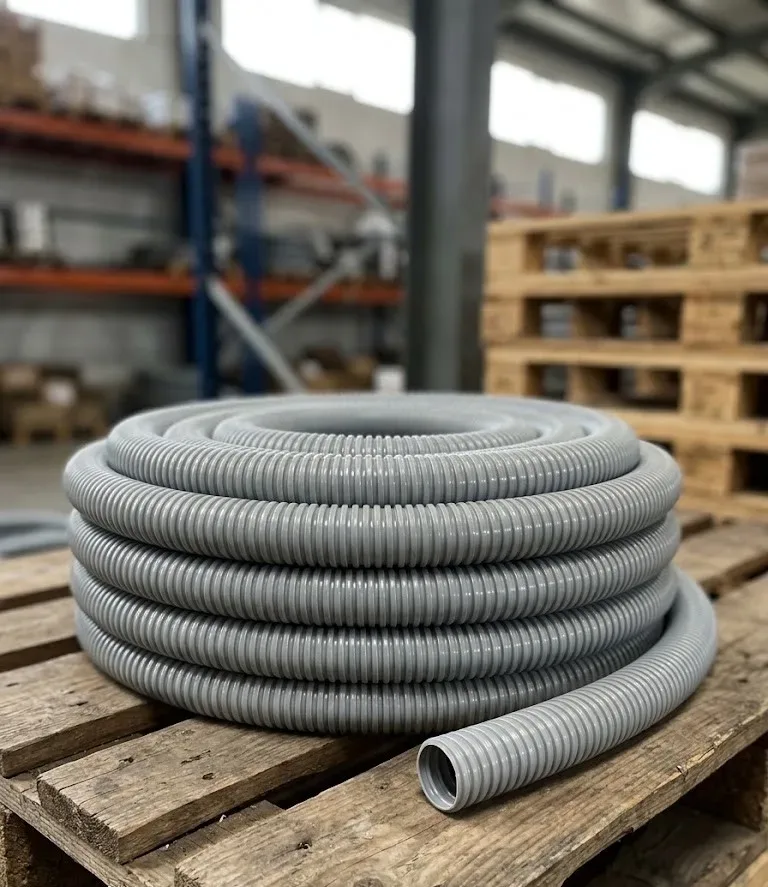

لوله خرطومی طوسی EOLO (Dn150)

لوله خرطومی طوسی تهویه EOLO (Dn150) | هدایت و مکش گازها، ذرات معلق و تهویه هوا در خطوط صنعتی

برند معتبر IPL ایتالیا مدل EOLO را در دسته لوله خرطومی و شیلنگ صنعتی با ساختار پلیمری مهندسی‌شده جهت مکش و دمش در تأسیسات صنعتی به تولید رسانده است. این محصول با تلفیق بدنه منعطف پی‌وی‌سی و مارپیچ صلب ضدضربه، برای عبور روان جریان‌های هوایی، دود، گازهای فرآیندی و ذرات جامد سبک طراحی شده و به عنوان گزینه‌ای استاندارد با ابعاد ۶ اینچ، در سامانه‌های تخلیه آلاینده‌ها، صنایع نجاری و خطوط تهویه مطبوع کارخانجات جایگاه ویژه‌ای دارد.

ساختار فنی و مواد به‌کاررفته

پیکربندی این لوله خرطومی تهویه هوا و گاز مبتنی بر بهره‌گیری از پلی‌وینیل کلراید نرم پلاستیسایز شده (PVC-P) به رنگ طوسی همراه با یک مارپیچ تقویت‌کننده از جنس پی‌وی‌سی سخت ضدضربه (Anti-shock rigid PVC) است. طراحی بدنه به گونه‌ای انجام گرفته که سطح داخلی آن کاملاً صاف و صیقلی بوده تا کمترین مقاومت را در برابر حرکت سیال ایجاد کند، در حالی که سطح خارجی آن دارای برجستگی‌های مارپیچی منظم جهت ارتقای استحکام فشاری و حفظ انعطاف‌پذیری است.

• متریال اصلی بدنه: پلی‌وینیل کلراید نرم (PVC-P) مقاوم در برابر عوامل جوی و عوامل شیمیایی متعدد
• ساختار تقویت‌کننده: مارپیچ صلب پی‌وی‌سی سخت و ضدضربه با پایداری مکانیکی بالا
• هندسه جداره: سطح داخلی کاملاً صاف جهت بهینه‌سازی جریان و سطح بیرونی کنگره‌دار با ضخامت متغیر بین ۱.۳ تا ۶.۴ میلی‌متر

مشخصات فنی و تحلیل هر پارامتر

• قطر اسمی (DN 150) و قطر داخلی (ID: 151.5 میلی‌متر / 6 اینچ): ایجاد گذرگاه ورودی وسیع برای عبور حجم بالایی از گازها و ذرات بدون ایجاد افت فشار هیدرودینامیکی در سیستم‌های مکنده پرظرفیت.
• کمترین ضخامت دیواره (1.3 میلی‌متر): بهینه‌سازی جرم در بخش‌های میانی جداره جهت دستیابی به حداکثر انعطاف‌پذیری و کاهش خستگی ساختار هنگام حرکات مکانیکی پیوسته.
• بیشترین ضخامت دیواره (6.4 میلی‌متر در مقطع مارپیچ): تأمین مقاومت ساختاری بالا در برابر نیروهای فشاری، ضربات جانبی و بارهای محیطی وارده بر برجستگی‌ها.
• تحمل وکیوم (2 mH2O در دمای ۲۳ درجه سانتی‌گراد): تضمین عدم انسداد و تغییر شکل مقطع مجرا در برابر نیروهای ناشی از خلأ نسبی سامانه‌های مکش و تخلیه هوا.
• شعاع خمیدگی (220 میلی‌متر): قابلیت نصب و هدایت در مسیرهای دارای انحنا با حداقل فضای اشغالی بدون خطر انسداد یا دفرمگی مقطع.
• وزن خطی (۲۱۲۰ گرم در هر متر): ایجاد تعادل میان پایداری فیزیکی و سبکی لازم برای سهولت مهار و اتصال در ارتفاع یا مسیرهای طولانی تهویه.
• محدوده دمای کاری (۱۰- تا ۵۰+ درجه سانتی‌گراد): عملکرد پایدار متریال پلیمری در شرایط آب‌وهوایی متنوع بدون ترک‌خوردگی در سرما یا نرم‌شدگی مفرط در گرمای کاری.

چه چیزی این لوله خرطومی تهویه هوا را متمایز میکند؟

این نسخه به واسطه سبکی چشمگیر و انعطاف‌پذیری مطلوب، فرآیند راه‌اندازی و مهار در خطوط انتقال را تسهیل می‌نماید. سطح داخلی کاملاً صاف آن اصطکاک را در مسیر جریان به حداقل رسانده و از افت دبی هوای عبوری و ته‌نشینی یا چسبیدن پودرها و خاک‌اره به دیواره جلوگیری می‌کند. همچنین مقاومت متریال در برابر شرایط جوی، رطوبت و دامنه وسیعی از مواد شیمیایی متداول، طول عمر مفید و پایداری عملکردی محصول را در کاربردهای متوالی تضمین می‌نماید.

کاربردهای پیشنهادی

• سامانه‌های تهویه مطبوع و هوارسانی صنعتی (Industrial ventilation and air conditioning): مکش و دمش هوای صنعتی (Air)؛ به دلیل افت فشار حداقلی ناشی از سطح داخلی صاف و قطر دهانه ۶ اینچ.
• تخلیه و مکش دود و گازهای عمومی (Extraction of fumes and gases): هدایت گازها و دوده‌ها؛ به سبب پایداری شیمیایی پی‌وی‌سی در برابر گازهای ناشی از فرآیندهای تولیدی کارگاهی.
• صنایع چوب و کارگاه‌های نجاری (Sawdust extraction): مکش خاک‌اره و تراشه‌های سبک چوب؛ بر پایه صیقلی بودن دیواره داخلی و عدم تجمع ذرات در مسیر انتقال.
• خطوط جمع‌آوری و جابه‌جایی پودر و غبارات (Dust and powder extraction): انتقال ذرات معلق و پودری؛ به علت جلوگیری از گرفتگی و حفظ ظرفیت مکش ثابت در طول خط.

راهنمای انتخاب، نصب و نگهداری

در زمان انتخاب این محصول، کنترل ابعاد دهانه اتصال با قطر اسمی ۱۵۰ میلی‌متر و توجه به عدم فراتر رفتن فشار منفی سامانه از ۲ متر ستون آب ضروری است. در هنگام نصب، حفظ حداقل شعاع خمش ۲۲۰ میلی‌متر جهت پیشگیری از تنش موضعی در جداره الزامی است. جهت مهار و تثبیت در محل اتصال، به‌کارگیری بست‌های پهن و منطبق بر گام مارپیچ بیرونی پیشنهاد می‌شود تا از آسیب مکانیکی به لایه پی‌وی‌سی جلوگیری گردد. همچنین از استقرار محصول در مجاورت منابع حرارتی فراتر از ۵۰ درجه سانتی‌گراد یا عبور سیالات خورنده سنگین خارج از جدول مقاومت شیمیایی پلیمر باید اجتناب شود.

گارانتی و نحوه خرید

مجموعه صنعت زون اصالت فیزیکی و انطباق کامل مشخصات فنی این لوله خرطومی صنعتی PVC-P ساخت شرکت IPL ایتالیا را با ارائه ضمانت اصالت کالا و صدور فاکتور رسمی تضمین می‌نماید. کارشناسان فنی صنعت زون آماده ارائه مشاوره تخصصی در زمینه بررسی تطابق شرایط فرآیندی، محاسبات خلأ و ابعاد خطوط جهت انتخاب مطمئن هستند. برای ثبت سفارش، استعلام قیمت روز و هماهنگی ارسال به سراسر کشور می‌توانید از طریق وب‌سایت یا راه‌های ارتباطی این مجموعه اقدام فرمایید.
