شیلنگ ترموپلاستیک سیم دار داخل تفلون MTH160000 (190 بار 1/2 اینچ)

شیلنگ ترموپلاستیک سیم دار داخل تفلون MTH160000 | مناسب برای انتقال پرفشار روغن هیدرولیک

طراحی و ساخت این شیلنگ هیدرولیک توسط برند ZEC ایتالیا برای به‌کارگیری در سیستم‌های هیدرولیک فشار بالا صورت گرفته است. این شیلنگ در دسته شیلنگ‌های ترموپلاستیک هیدرولیک و صنعتی جای دارد و با بهره‌گیری از هسته داخلی پلی‌استر ترموپلاستیک، لایه تقویت‌کننده فولادی و روکش خارجی پلی‌اورتان مقاوم در برابر روغن، جایگاهی ویژه در انتقال روغن‌های هیدرولیک، هوا و سیالات پایه نفتی یا آبی دارد.

ساختار فنی و مواد به‌کاررفته

بخش داخلی این شیلنگ ترموپلاستیک از هسته پلی‌استر ترموپلاستیک تشکیل شده است که سازگاری مناسبی با سیالات هیدرولیک دارد. برای تحمل فشارهای بالا، یک لایه بافت فولادی با کشش بالا (High tensile steel braid) به‌عنوان لایه تقویت‌کننده در ساختار آن قرار داده شده است. روکش خارجی محصول نیز از جنس پلی‌اورتان مقاوم در برابر سایش، اشعه ماوراء بنفش (UV) و میکروارگانیسم‌ها است که ماندگاری آن را در برابر عوامل محیطی افزایش می‌دهد.

• هسته داخلی: پلی‌استر ترموپلاستیک (Thermoplastic polyester)
• لایه تقویت‌کننده: یک لایه بافت فولادی پرمقاومت (High tensile steel braid)
• روکش خارجی: پلی‌اورتان مقاوم در برابر سایش، اشعه UV و روغن (Oil proof)

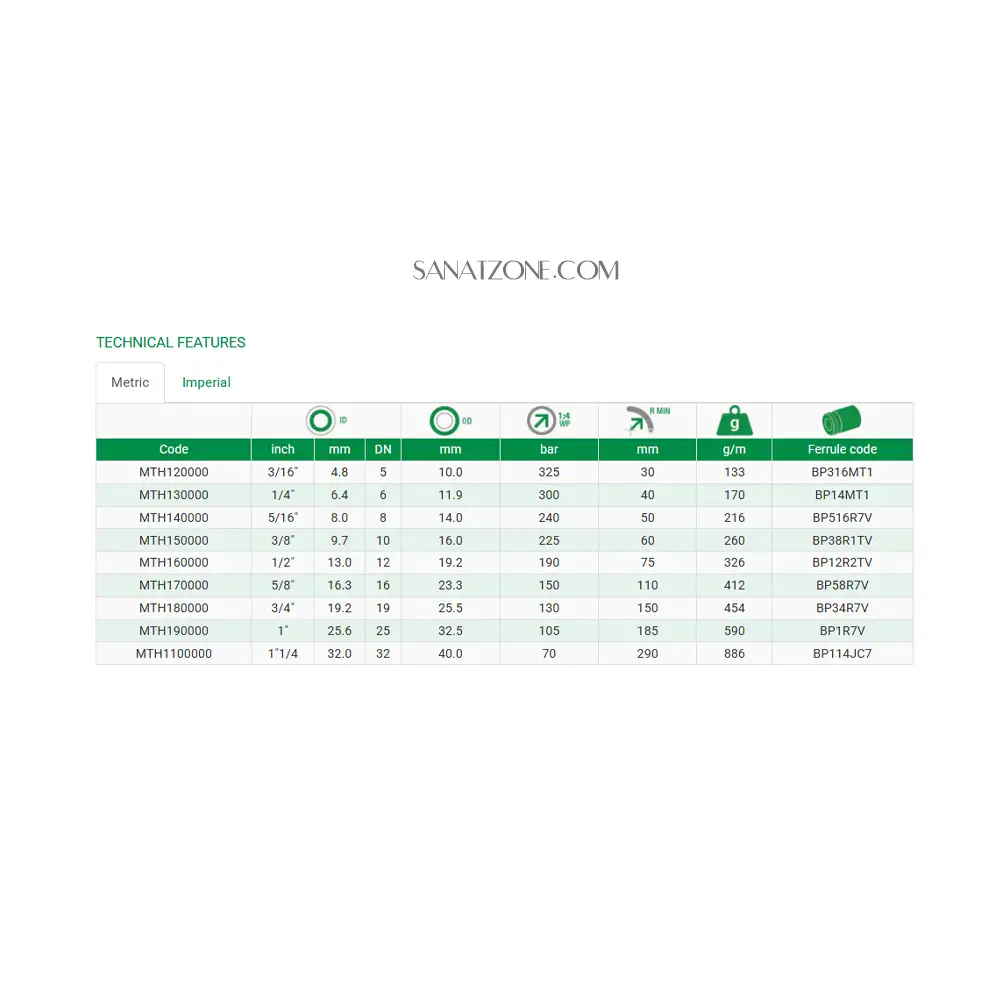

جزئیات فنی شیلنگ ترموپلاستیک 1/2اینچ سیم دار

• قطر داخلی: ۱۳ میلی‌متر (۱/۲ اینچ / DN12) — نرخ عبور سیال را مطابق با استانداردهای سیستم‌های هیدرولیکی سایز ۱/۲ اینچ تنظیم می‌کند.
• قطر بیرونی: ۱۹.۲ میلی‌متر — تعیین‌کننده ابعاد خارجی تجهیز جهت بررسی فضا و انتخاب لقمه (Ferrule) مناسب جهت پرس فیتینگ است.
• فشار کاری: ۱۹۰ بار (۲۷۵۵ PSI) — حداکثر فشار مستمر ایمن برای انتقال سیالات هیدرولیکی، هوا و آب را مشخص می‌کند.
• ضریب ایمنی و فشار ترکیدگی: نسبت ۱ به ۴ (فشار ترکیدگی ۷۶۰ بار) — حاشیه ایمنی بالای ساختاری را در برابر نوسانات ناگهانی فشار تضمین می‌نماید.
• شعاع خمیدگی: ۷۵ میلی‌متر — امکان مسیرسازی و نصب در فضاهای محدود صنعتی بدون ایجاد دوپهن‌شدگی یا انسداد مسیر سیال را فراهم می‌آورد.
• وزن: ۳۲۶ گرم در هر متر — وزن سبک ساختار ترموپلاستیک نسبت به نمونه‌های کاملاً لاستیکی مشابه را نشان می‌دهد.
• بازه دمای کاری: ۴۰- تا ۱۰۰+ درجه سانتی‌گراد (برای هوا، آب و سیالات پایه آبی حداکثر ۷۰+ درجه سانتی‌گراد) — محدوده مجاز دمای عملکرد سیال و محیط را تعیین می‌کند.
• حد وکیوم (فشار منفی): ۰.۹۳ بار (۷۰۰ میلی‌متر جیوه) — توانایی پایداری ساختار در شرایط مکش را مشخص می‌سازد.
• کد فیتینگ/لقمه پیشنهادی: BP12R2TV — پوسته اختصاصی تولیدکننده جهت اتصال استاندارد و ایمن.
• انطباق با استانداردها: SAE J517-100R1، EN 853 1ST-1SN و EN 857 1SC — تاییدکننده سطح کیفیت و مطابقت مشخصات با استانداردهای بین‌المللی هیدرولیک.

چه چیزی این شیلنگ را متمایز میکند؟

به‌کارگیری روکش پلی‌اورتان مقاوم در برابر روغن و سایش در کنار هسته ترموپلاستیک باعث می‌شود پایداری ساختاری در مواجهه مستمر با مواد نفتی و شرایط محیطی سخت حفظ شود. همچنین مقاومت در برابر اشعه UV و عوامل بیولوژیکی (میکروارگانیسم‌ها)، طول عمر عملیاتی تجهیز را در محیط‌های روباز افزایش می‌دهد.

کاربردهای پیشنهادی

• سیستم‌های هیدرولیک فشار بالا: به‌دلیل ساختار سیم‌دار فولادی و تحمل فشار کاری تا ۱۹۰ بار.
• تجهیزات بالابر و پلتفرم‌های هوایی (Lifts and aerial platforms): به‌دلیل انعطاف‌پذیری، شعاع خمیدگی ۷۵ میلی‌متری و وزن مناسب.
• انتقال روغن هیدرولیک و سیالات پایه روغن: به‌دلیل هسته داخلی پلی‌استر و روکش مقاوم در برابر روغن.
• انتقال آب و سیالات پایه آبی: با رعایت محدودیت دمایی حداکثر ۷۰+ درجه سانتی‌گراد.

راهنمای انتخاب، نصب و نگهداری

در زمان انتخاب و نصب این محصول باید به بازه دمایی کارکرد توجه داشت؛ دمای سیالات هیدرولیک روغنی نباید از ۱۰۰+ درجه سانتی‌گراد و دمای آب یا هوا نباید از ۷۰+ درجه سانتی‌گراد تجاوز کند. هنگام مونتاژ، رعایت شعاع خمیدگی حداقل ۷۵ میلی‌متر برای جلوگیری از فشار بر لایه تقویت‌کننده فولادی ضروری است. همچنین استفاده از لقمه استاندارد با کد BP12R2TV جهت اتصالات پرس هیدرولیک پیشنهاد می‌شود.
