شیلنگ هیدرولیک شش لا سیم IMM HYGREEN TFDR013 (350 بار 2”)

شیلنگ هیدرولیک شش لا سیم IMM HYGREEN TFDR013 (350 بار 2”) | انتقال پرفشار توان هیدرولیک در شرایط کاری سخت با پالس‌های مکرر

این محصول هیدرولیکی فوق‌فشار قوی ساخت کمپانی اینترپمپ (Interpump / IMM) از سری های‌گرین R13، برای انتقال مداوم جریان سیال در سامانه‌های هیدرولیکی با پالس‌های فشاری شدید و بارهای کاری سنگین مهندسی شده است. بهره‌گیری از تیوب اکسترودشده یکپارچه، روکش ضدسایش با استاندارد ضدشعله MSHA و سازگاری کامل با روغن‌های بیولوژیکی در کنار انطباق فراتر از الزامات استانداردهای EN 856 SAE 100R13 و ISO 3862 R13، عملکرد پایدار آن را تضمین می‌کند. شیلنگ هیدرولیک شش لا سیم IMM HYGREEN TFDR013 (350 بار 2”) با برخورداری از شش لایه مارپیچ فولادی و تاییدیه موفقیت در آزمون یک میلیون سیکل پالس فشاری، بالاترین ضریب اطمینان را در مدارهای صنعتی، صنایع سنگین و تأسیسات دریایی فراهم می‌سازد.

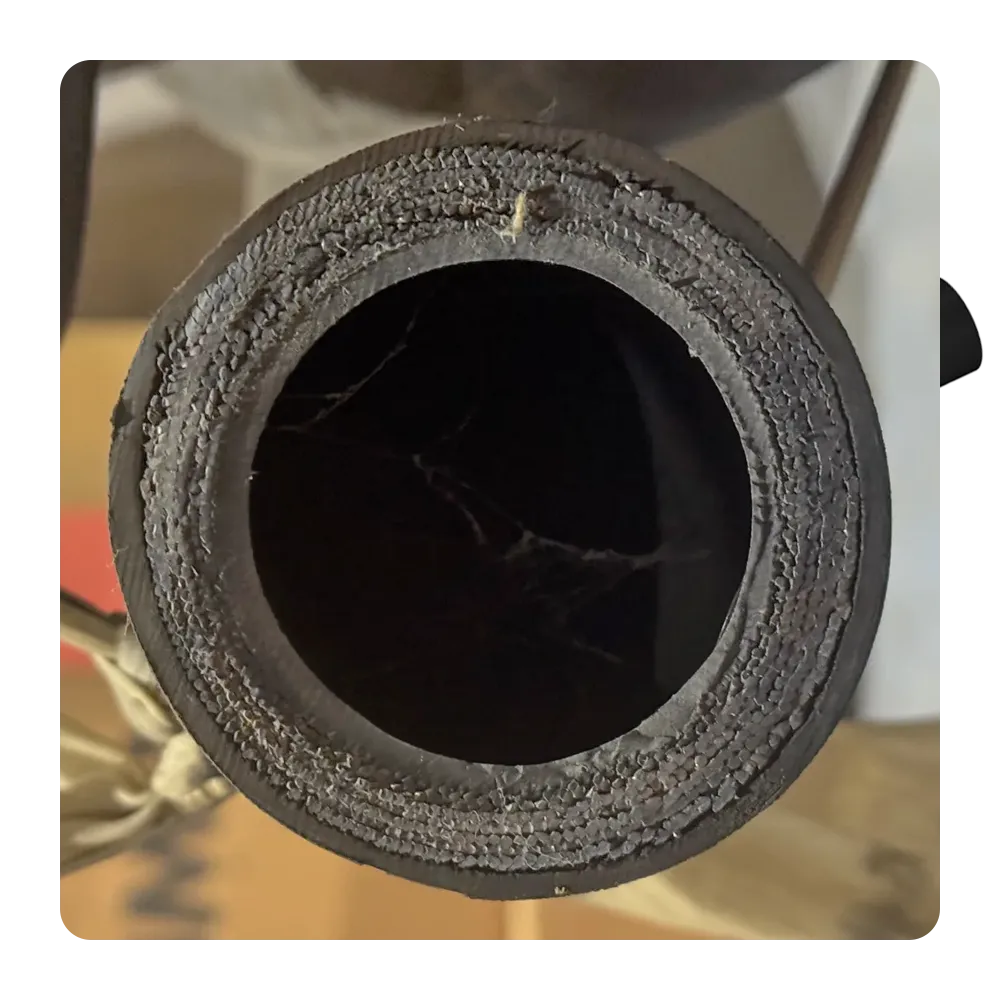

شش لایه مارپیچ فولادی، تیوب یکپارچه بدون درز و روکش ضدسایش MSHA؛ کالبدشکافی ساختار شیلنگ هیدرولیک IMM

طراحی ساختاری این مدل بر پایه حداکثر تاب‌آوری در برابر فشارهای هیدرولیکی سهمگین و مقاومت در برابر پالس‌های مداوم شکل گرفته است. اجزای تشکیل‌دهنده لایه‌های این شیلنگ عبارتند از:

• لایه داخلی: لاستیک مصنوعی اکسترودشده به‌صورت کاملاً یکپارچه و بدون درز با ضخامت یکنواخت؛ این ساختار مانع از بروز هرگونه نقطه ضعف مکانیکی شده و مقاومت شیمیایی بالایی در تماس با روغن‌های پایه معدنی و بیولوژیکی ایجاد می‌کند.
• لایه تقویت‌کننده میانی: شش لایه مارپیچ از مفتول‌های فولادی با مقاومت کششی بسیار بالا (در سایزهای ۱.۱/۴ اینچ به بالا) که به صورت دقیق و متقارن تنیده شده‌اند تا پایداری هندسی مقطع شیلنگ را زیر فشار کاری ثابت ۳۵۰ بار تضمین نمایند.
• لایه بیرونی و روکش: لاستیک مصنوعی مشکی ضدسایش، مقاوم در برابر پاشش روغن، سوخت و شرایط نامساعد جوی با تاییدیه ضدشعله MSHA که شیلنگ هیدرولیک شش لا سیم IMM HYGREEN TFDR013 (350 بار 2”) را در برابر سایش‌های فیزیکی شدید و خطرات حریق محافظت می‌کند.

آزمون ۱ میلیون سیکل پالس و فشار ترکیدگی ۱۵۰۰ بار؛ کارنامه آزمایشگاهی شیلنگ هیدرولیک شش لا سیم IMM در سایز ۲ اینچ

بررسی جدول مشخصات رسمی سازنده برای کد اختصاصی TFDR013-32، مقادیر استاندارد و آزموده‌شده زیر را نشان می‌دهد:

• کد فنی محصول: TFDR013-32؛ شناسه قطعی ثبت‌شده در کاتالوگ شرکت سازنده جهت سفارش‌گذاری و انطباق کامل مهندسی.
• قطر داخلی اسمی: 50.8 میلی‌متر (معادل ۲ اینچ و خط اندازه Dash 32)؛ دهانه عبور جریان با دبی بالا جهت تغذیه عملگرهای بزرگ بدون ایجاد افت فشار هیدرولیکی.
• قطر بیرونی نامی: 71.5 میلی‌متر؛ ابعاد خارجی کالیبره جهت انطباق و مهار دقیق با کلمپ‌ها و پوسته‌های پرس استاندارد.
• ضخامت دیواره لاستیکی: 10.35 میلی‌متر در هر سمت (محاسبه‌شده بر پایه اختلاف قطر داخلی و بیرونی)؛ ضخامت متراکم الاستومری جهت مهار بارهای خردکننده و محافظت از مفتول‌های فولادی.
• آرایش لایه تقویت‌کننده: ۶ لایه مارپیچ مفتول فولادی پرکشش؛ اسکلت فلزی فوق‌سنگین مهندسی‌شده برای تحمل بارهای فشاری پیوسته.
• حداکثر فشار کاری مجاز: 350 بار (معادل 5075 psi) در خط ایزوباریک؛ توان کاری پایدار و یکسان در تمامی ابعاد سری های‌گرین.
• حداقل فشار ترکیدگی نامی: 1500 بار (معادل 21750 psi)؛ ایجاد حاشیه ایمنی بیش از ۴ برابری جهت دفع شوک‌های شدید فشاری و مهار نوسانات هیدرولیکی.
• مقاومت در برابر پالس هیدرولیکی: آزموده شده تا 1000000 سیکل پالس فشاری؛ تضمین طول عمر کاری فوق‌العاده در شرایط ارتعاش و ضربات پمپ.
• حداقل شعاع خمیدگی مجاز: 590 میلی‌متر (معادل 23.228 اینچ)؛ مانورپذیری و انعطاف‌پذیری استاندارد متناسب با ابعاد ۲ اینچ و ساختار شش لایه سیمی.
• وزن اسمی در واحد طول: 6.840 kg/m (معادل 4.596 lb/ft)؛ وزن متوازن صنعتی با توجه به تراکم بالای مارپیچ‌های سیمی و لاستیک محافظ.
• دامنه دمای کاری عمومی سیال: از 40- تا 121+ درجه سانتی‌گراد (با تحمل اوج لحظه‌ای تا 125+ درجه سانتی‌گراد)؛ پایداری خواص فیزیکی الاستومر در گستره برودتی تا حرارت‌های بالا.
• دمای کاری سیالات پایه آب و هوای فشرده: از 40- تا 70+ درجه سانتی‌گراد؛ حفظ ایمنی جداره در انتقال مخلوط‌های آب‌دار و هوای فشرده.
• دمای کاری مجاز برای آب صنعتی: از 0 تا 70+ درجه سانتی‌گراد.
• استانداردهای بین‌المللی مرجع: فراتر از الزامات استانداردهای EN 856 SAE 100R13 و ISO 3862 R13.
• تاییدیه‌ها و گواهینامه‌های رسمی دریایی و صنعتی: تاییدشده توسط DNV - GL، BV، LLOYD'S، ABS، NKK، KR، MED و استاندارد ضدشعله MSHA.
• کد پوسته پرس پیشنهادی کارخانه: سری 0013-32/X Series جهت پرس استاندارد اینترلاک.

روغن‌های بیولوژیکی، سیالات پایه آب و هوای فشرده؛ شیلنگ هیدرولیک شش لا سیم IMM با چه موادی سازگار است؟

این شیلنگ با روغن‌های هیدرولیک معدنی و بیولوژیکی، سیالات آب-گلیکول، آب و هوای فشرده تا ۷۰ درجه و روغن تا ۱۲۱ درجه تحت فشار کاری ۳۵۰ بار و یک میلیون پالس سازگاری کامل دارد.

سیالات سازگار بر اساس کاتالوگ سازنده شامل موارد زیر هستند:

• روغن‌های هیدرولیک پایه معدنی و بیولوژیکی (سازگار با محیط‌زیست)
• سیالات بر پایه آب و گلیکول
• آب صنعتی (در محدوده دمایی ۰ تا ۷۰ درجه سانتی‌گراد)
• انواع روان‌کننده‌ها
• هوای فشرده صنعتی (در محدوده دمایی ۴۰- تا ۷۰+ درجه سانتی‌گراد)

تحمل یک میلیون سیکل پالس و خط ایزوباریک ۵۰۰۰ پوند؛ مزایای رقابتی شیلنگ هیدرولیک سری HyGreen چیست؟

طراحی مهندسی کمپانی اینترپمپ ویژگی‌های بارزی را برای این محصول به همراه داشته است:

• دوام استثنایی در برابر پالس‌های فشاری مکرر: پایداری اثبات‌شده تا یک میلیون سیکل پالس، طول عمری چندبرابر شیلنگ‌های هیدرولیک استاندارد فراهم می‌کند.
• فشار کاری ثابت ۳۵۰ بار در سایز ۲ اینچ: حفظ توان انتقال فشار بسیار بالا حتی در مقاطع بزرگ هیدرولیکی بدون افت کارایی.
• سازگاری اختصاصی با روغن‌های زیستی: قابلیت اطمینان بالا در خطوط هیدرولیک دوستدار محیط‌زیست بدون ریسک تخریب یا حل‌شدن جداره داخلی.
• تیوب یکپارچه بدون درز: ضخامت کاملاً یکنواخت و حذف نقاط تمرکز تنش، مقاومت شیلنگ را در برابر پالس‌های ناگهانی افزایش می‌دهد.
• اخذ معتبرترین گواهینامه‌های بین‌المللی: بهره‌مندی از تاییدیه معتبرترین موسسات رده‌بندی دریایی دنیا و تاییدیه ضدشعله MSHA.

از صنایع فراساحلی و کشتیرانی تا خطوط پرفشار؛ شیلنگ هیدرولیک شش لا سیم IMM HYGREEN TFDR013 (350 بار 2”) در کجا به کار می‌رود؟

این محصول بر پایه مشخصات کاتالوگ سازنده و تاییدیه‌های رسمی، برای کاربری در سخت‌ترین شرایط عملیاتی زیر توسعه یافته است:

• خطوط هیدرولیک فشار قوی با شوک‌های شدید: انتقال توان در سیستم‌های پرفشار صنعتی که نیازمند تحمل مداوم فشار ۳۵۰ بار و مقاومت در برابر پالس‌های سنگین هستند.
• تأسیسات دریایی، سکوهای فراساحلی و کشتی‌ها: اتصال خطوط هیدرولیک بر روی ادوات دریایی با اتکا به تاییدیه‌های رسمی DNV-GL، LLOYD'S، ABS، BV، KR، NKK و MED.
• محیط‌های کاری در معرض سایش و خطر حریق: به‌کارگیری در کاربری‌هایی که شیلنگ هیدرولیک شش لا سیم IMM HYGREEN TFDR013 (350 بار 2”) با سطوح ساینده یا خطرات اشتعال در تماس است، با تکیه بر روکش ضدسایش و تاییدیه MSHA.
• سامانه‌های هیدرولیکی سازگار با محیط‌زیست: استفاده در بخش‌هایی که از روغن‌های هیدرولیک بیولوژیکی تجزیه‌پذیر استفاده می‌کنند.

الزامات پرس پوسته 0013-32، رعایت شعاع خمش ۵۹۰ میلی‌متری و دستورالعمل نگهداری شیلنگ هیدرولیک IMM

در فرآیند راه‌اندازی و اتصال این شیلنگ به مدارهای هیدرولیک، توجه به قطر داخلی ۵۰.۸ میلی‌متری و قطر بیرونی ۷۱.۵ میلی‌متر اهمیت اساسی دارد. با توجه به فشار کاری ۳۵۰ بار و ساختار شش لایه مارپیچ فولادی، منحصراً باید از پوسته‌های استاندارد سری 0013-32/X Series پیشنهادی کارخانه اینترپمپ استفاده شود تا با پرس اصولی، مهار مکانیکی یکنواخت بر روی مفتول‌های فولادی ایجاد شده و از هرگونه نشتی یا درآمدگی سرشیلنگ جلوگیری به عمل آید. در زمان مسیرکشی خطوط، حداقل شعاع خمیدگی ۵۹۰ میلی‌متر باید رعایت گردد تا لایه‌های فولادی تحت تنش‌های برشی نامتقارن قرار نگیرند. بازه دمایی سیال در تماس با روغن‌ها باید در محدوده منفی ۴۰ تا مثبت ۱۲۱ درجه سانتی‌گراد پایش شود (با تحمل لحظه‌ای تا ۱۲۵ درجه) و در صورت انتقال آب یا هوای فشرده، دمای سیال نباید از ۷۰ درجه سانتی‌گراد فراتر رود. همچنین پرهیز از اعمال تنش‌های پیچشی حین اتصال و بازرسی منظم روکش ضدسایش شیلنگ هیدرولیک شش لا سیم IMM HYGREEN TFDR013 (350 بار 2”)، دوام عملیاتی آن را در گذر زمان تضمین خواهد کرد.

تضمین اصالت برند اینترپمپ، صدور فاکتور رسمی و خرید شیلنگ هیدرولیک IMM از فروشگاه صنعت زون

تأمین مستقیم این محصول با ضمانت صددرصدی اصالت فیزیکی، کد فنی فابریک سازنده و انطباق کامل با استانداردهای کاتالوگ، از طریق فروشگاه تخصصی صنعت زون میسر است. مجموعه صنعت زون سفارش‌های صنایع کشتیرانی، نفت و گاز، شرکت‌های راهسازی، صنایع فولاد و ماشین‌آلات سنگین را همراه با صدور فاکتور رسمی معتبر و شفافیت مالی کامل تحویل می‌دهد. علاوه بر این، خریداران گرامی می‌توانند پیش از نهایی‌سازی سفارش، از مشاوره‌های مهندسی کارشناسان ما در صنعت زون جهت محاسبه دبی خط، بررسی تاییدیه‌های دریایی و انتخاب اتصالات و پوسته‌های استاندارد متناسب با کد شیلنگ بهره‌مند شوند.
