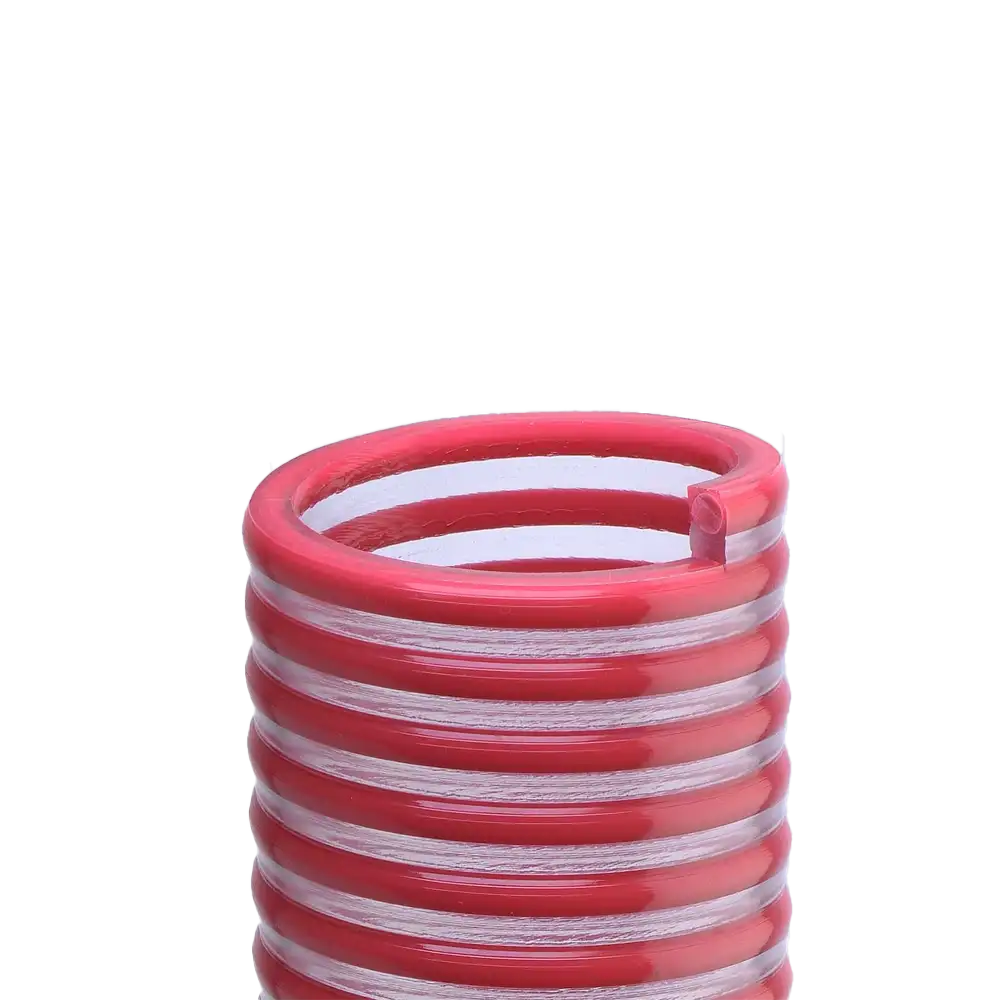

لوله خرطومی قرمز شفاف BACCO FF (DN76)

لوله خرطومی قرمز شفاف BACCO FF (DN76) | مکش و دهش بهداشتی نوشیدنی‌ها، مایعات خوراکی و الکل فودگرید در سایز ۳ اینچ

این شیلنگ تخصصی فودگرید از سبد محصولات کمپانی معتبر IPL ایتالیا (کد فنی سری BF)، یک لوله مکش و فشار مهندسی‌شده بر پایه پی‌وی‌سی منعطف پلاستیسایز شده و عاری از فتالات (Phthalates Free) است که به اسکلت مارپیچ سخت ضدضربه مجهز شده است. طراحی شفاف و بهداشتی این مدل به‌طور ویژه برای پاسخگویی به استانداردهای صنایع غذایی، خطوط تولید آبمیوه و کارخانجات فرآوری نوشیدنی مهندسی شده تا لوله خرطومی قرمز شفاف BACCO FF (DN76) بتواند انتقال بدون تغییر طعم و بوی سیالات خوراکی و الکلی را در بالاترین سطح ایمنی محقق سازد.

ساختار فودگرید عاری از فتالات و مارپیچ ضدضربه قرمز؛ معماری بهداشتی شیلنگ BACCO FF چگونه است؟

بدنه این لوله خرطومی PVC از ترکیب وینیل پلاستیسایز شده اختصاصی با گرید کاملاً غذایی (Food Grade PVC-P) تولید شده که فاقد ترکیبات سمی فتالات است تا خطر نشت مواد به درون سیال خوراکی به طور کامل حذف گردد. به منظور جلوگیری از جمع‌شدن و حفظ ایستادگی مقطع لوله در فرآیندهای مکش پرقدرت، یک مارپیچ از جنس پی‌وی‌سی سخت ضدضربه (Anti-shock rigid PVC spiral) به رنگ قرمز درون ساختار آن یکپارچه‌سازی شده که هم دیواره و هم مارپیچ سخت آن دارای تاییدیه تماس مستقیم با مواد غذایی هستند. جداره داخلی شیلنگ کاملاً صاف و صیقلی طراحی شده تا عبور جریان سیال با کمترین افت اصطکاکی انجام گیرد و از ایجاد جرم و رسوب جلوگیری شود، در حالی که لایه بیرونی آن دارای برآمدگی‌های موج‌دار ملایم جهت تسهیل مانور و جابجایی است.

بررسی مشخصات فنی و پارامترهای مهندسی لوله خرطومی قرمز شفاف BACCO FF در سایز ۷۶ میلی‌متر

• قطر داخلی اسمی (Inside Diameter): ۷۶.۲ میلی‌متر (معادل ۳ اینچ یا DN76)؛ مقطع استاندارد صنعتی جهت عبور پرحجم و پیوسته نوشیدنی‌ها و مایعات خوراکی بدون افت دبی.
• حداقل ضخامت دیواره (Min Wall Thickness): ۵.۷ میلی‌متر؛ ایجاد دیواره مستحکم پلیمری جهت حفظ انعطاف‌پذیری و مقاومت فیزیکی در خطوط فرآیندی.
• حداکثر ضخامت دیواره (Max Wall Thickness): ۶.۸ میلی‌متر؛ ضخامت ساختاری تقویت‌شده در ناحیه تاج مارپیچ جهت جذب تنش‌های مکانیکی و افزایش مقاومت در برابر ضربه.
• وزن در واحد طول (Weight): ۲۰۱۰ گرم بر متر؛ وزن سنجیده و استاندارد که نشان‌دهنده چگالی متریال پلیمری مرغوب و ضخامت بادوام دیواره است.
• فشار کاری مجاز در ۲۳ درجه سانتی‌گراد (Working Pressure - W.P.): ۵ بار؛ فراهم‌کننده توان هیدرولیکی مطمئن در خطوط پمپاژ، تخلیه و انتقال پرفشار سیالات خوراکی.
• فشار ترکیدگی در ۲۳ درجه سانتی‌گراد (Bursting Pressure - B.P.): ۱۵ بار؛ ایجاد حاشیه ایمنی سه‌برابری (ضریب اطمینان ۳:۱) برای دفع ضربات قوچ و شوک‌های فشاری شبکه.
• میزان مقاومت در برابر خلاء در ۲۳ درجه سانتی‌گراد (Vacuum): ۱۰ متر ستون آب ؛ حداکثر تحمل خلاء کامل و پایداری مطلق دیواره در برابر مچاله شدن حین مکش‌های عمیق صنعتی.
• حداقل شعاع خمش مجاز (Bending Radius): ۵۲۵ میلی‌متر؛ انعطاف‌پذیری استاندارد جهت مانور و چرخش لوله در محیط‌های کارگاهی بدون مسدود شدن مجرا.
• محدوده دمای کاری مجاز: از ۱۰- تا ۶۰+ درجه سانتی‌گراد؛ پایداری الاستومری در شرایط برودتی تا حرارت‌های ۶۰+ درجه سانتی‌گراد بدون افت خواص فیزیکی.
• استانداردها و تاییدیه‌های بهداشتی: منطبق بر استاندارد تماس با مواد غذایی اتحادیه اروپا EU 10/2011 (کلاس‌های A، B، C، D1 و غذاهای خشک)، الزامات شیوه تولید خوب (GMP 2023/2006)، استاندارد RoHS (فاقد هالوژن) و مقررات REACH.
• شرایط مبنای تست‌های مهندسی: ارزیابی کلیه پارامترها در دمای مرجع ۲۳ درجه سانتی‌گراد و رطوبت ۵۰ درصد.

سازگاری کامل با فرآورده‌های خوراکی و تحمل وکیوم ۱۰۰ درصدی؛ مزایای متمایز این شیلنگ فودگرید

بهره‌گیری از فرمولاسیون فاقد فتالات و مهندسی پیشرفته شرکت IPL، مزیت‌های فنی ارزنده‌ای برای این مدل ایجاد کرده است:

• تحمل کامل خلاء تا ۱۰ متر ستون آب: اسکلت مارپیچ سخت و ضخامت ۶.۸ میلی‌متری تاج، عملکرد مکش را تا حداکثر وکیوم بدون هیچ‌گونه دفرمگی تضمین می‌کند.
• ساختار ۱۰۰٪ بهداشتی و ایمن (Total Food Hose): هم دیواره و هم مارپیچ سخت از گرید غذایی عاری از فتالات تولید شده‌اند تا هیچ‌گونه ترکیب مضری وارد زنجیره غذایی نشود.
• شفافیت دیواره جهت نظارت چشمی: شفافیت بالای پی‌وی‌سی امکان مشاهده مداوم جریان و بررسی وضعیت تمیزی مسیر انتقال را برای اپراتور فراهم می‌سازد.
• پایداری در برابر عوامل محیطی و شیمیایی: مقاومت بالا در برابر تابش اشعه UV، گاز ازون، فرآیند هیدرولیز و دامنه وسیعی از مواد شیمیایی صنعتی.
• تولید تحت استاندارد GMP: تضمین بالاترین سطح بهداشت فرآیندی منطبق با دستورالعمل‌های اروپایی برای تجهیزات صنایع غذایی.

کاربردهای استاندارد لوله خرطومی BACCO FF در صنایع غذایی، نوشیدنی و فرآوری الکل

بر پایه کاتالوگ رسمی شرکت سازنده، این محصول به‌صورت اختصاصی برای کاربردهای زیر مهندسی و اعتبارسنجی شده است:

• مکش و دهش انواع نوشیدنی‌ها (Suction and Delivery of Beverages): انتقال آبمیوه‌ها، شربت‌ها و مایعات خوراکی عمومی با اتکا به گواهی بهداشتی EU 10/2011.
• انتقال شراب، تفاله میوه و عصاره‌ها (Wines & Marcs): هدایت پیوسته شراب و ضایعات مرطوب حاصل از عصاره‌گیری در کارخانجات نوشیدنی‌سازی.
• مایعات الکلی و انواع لیکور (Liquors & Alcoholic Solutions): جابجایی ایمن سیالات الکلی با غلظت الکل تا ۵۰ درصد به دلیل انطباق با کلاس شبیه‌ساز D1.
• انتقال سرکه و مایعات اسیدی خوراکی (Vinegar): پمپاژ و تخلیه چاشنی‌ها و محلول‌های اسیدی خوراکی به واسطه پایداری ساختار وینیل پلاستیسایز شده.
• انتقال مواد و پودرهای خشک خوراکی (Dry Food): مکش و تخلیه دانه‌ها و غذاهای خشک منطبق بر کلاس استاندارد بهداشتی.

(توجه: با استناد به دیتاشیت و مستندات سازنده، این مدل برای انتقال شیر، فرآورده‌های لبنی و روغن‌ها/چربی‌های خوراکی مناسب نمی‌باشد).

الزامات مهندسی نصب، خمش مجاز و نگهداری استاندارد لوله خرطومی ۳ اینچ فودگرید

برای حفظ کارایی هیدرولیکی و رعایت الزامات بهداشتی، توجه به حداقل شعاع خمش مجاز (۵۲۵ میلی‌متر در سایز ۷۶.۲ میلی‌متر) در زمان نصب و اتصال در خطوط فرآیندی الزامی است تا از وارد آمدن تنش به اسکلت مارپیچ جلوگیری شود. همچنین دمای سیال عبوری و محیط شستشو باید در محدوده مجاز ۱۰- تا ۶۰+ درجه سانتی‌گراد حفظ شود تا ساختار پلیمری در فشار کاری ۵ بار پایدار بماند. برای برقراری اتصالی کاملاً بهداشتی، بدون نشتی و منطبق بر استانداردهای صنایع غذایی در فشار ۵ بار و خلاء ۱۰ متر آب، استفاده از کلمپ‌ها و سرشلنگی‌های استنلس استیل فودگرید ۳ اینچ هماهنگ با ساختار موج‌دار ملایم بیرونی توصیه می‌گردد.

تضمین اصالت و خرید مستقیم لوله خرطومی قرمز شفاف BACCO FF (DN76) از صنعت زون

تامین این شیلنگ PVC فودگرید اورجینال ساخت کمپانی IPL ایتالیا با ضمانت کامل اصالت کالا و انطباق بی‌قیدوشرط با داده‌های کاتالوگ مرجع، از طریق فروشگاه آنلاین صنعت زون امکان‌پذیر است. مجموعه صنعت زون کلیه سفارش‌ها را همراه با صدور فاکتور رسمی معتبر به کارخانجات و فعالان صنایع غذایی و دارویی تحویل می‌دهد. افزون بر این، کارشناسان فنی ما در صنعت زون همواره آماده ارائه مشاوره مهندسی در خصوص بررسی سازگاری اسیدیته سیالات، الزامات دمایی و انتخاب اتصالات استیل بهداشتی متناسب با خطوط تولید شما هستند.
