سیستم‌های قدرت و حرکت در اتوماسیون صنعتی؛ نقش موتور، درایو و کنترلر در بهره‌وری انرژی

سیستم‌های قدرت و حرکت ستون فقرات هر خط تولید خودکار و تأسیسات صنعتی مدرن هستند.
ترکیب موتور، درایو و کنترلر علاوه بر ایجاد حرکت، تعیین‌کنندهٔ بازده انرژی، کیفیت تولید، انعطاف‌پذیری فرآیند و هزینه‌های عملیاتی بلندمدت است.
این مقاله با لحن رسمی و برای مخاطب عمومی علاقه‌مند نوشته شده و به‌صورت روشن و گام‌به‌گام نشان می‌دهد چگونه انتخاب و هماهنگی اجزا می‌تواند مصرف انرژی را کاهش دهد و بازدهی را افزایش دهد.

چرا بررسی سیستم‌های قدرت و حرکت اهمیت دارد؟

سیستم‌های قدرت و حرکت بخش بزرگ مصرف برق صنعتی را تشکیل می‌دهند.
بهینه‌سازی این سیستم‌ها می‌تواند هزینه‌های انرژی را به‌طور چشمگیری کاهش دهد و در عین حال بهره‌وری تولید را بالا ببرد.
پیاده‌سازی راهکارهای بهینه موجب کاهش انتشار گازهای گلخانه‌ای و افزایش پایداری عملیاتی می‌شود.
در عمل، تصمیمات فنی در انتخاب موتور، نوع درایو و استراتژی کنترل بر هزینه‌های سرمایه‌ای و عملیاتی تأثیر مستقیم دارن

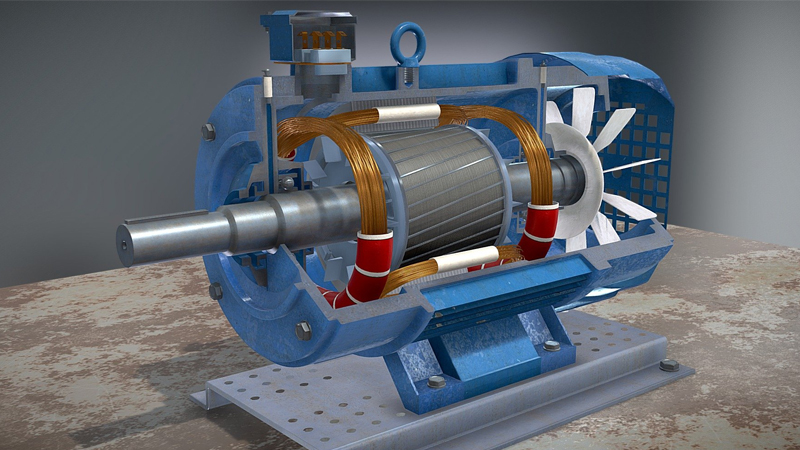

موتور چیست و چطور انرژی را مصرف می‌کند؟

موتور دستگاهی است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کند تا حرکت دورانی یا خطی تولید کند.
انواع رایج موتورها در صنعت شامل موتورهای القایی (AC induction)، موتورهای سنکرون مغناطیس دائم (PMSM) و موتورهای DC از جمله BLDC هستند.

مصرف انرژی و بازده

بازده موتور نسبت بین توان مکانیکی خروجی و توان الکتریکی ورودی است.
هر موتور در منحنی بار-بازده یک محدودهٔ بهینه دارد؛ عملکرد در نزدیکی این محدوده باعث کمترین اتلاف و بیشترین بازده می‌شود.
وقتی موتور بیش از اندازه بزرگ انتخاب شود یا در بارهای بسیار پایین کار کند، بازده آن کاهش یافته و مصرف انرژی نسبت به کار مفید افزایش می‌یابد.

پارامترهای کلیدی موتور که روی مصرف انرژی اثر می‌گذارند

• بازده در نقطهٔ کاری واقعی.
• اندازه و طراحی پیکربندی سیم‌پیچ و هسته.
• تلفات هسته (iron losses) و تلفات هادی (copper losses).
• ضریب توان و شکل موج جریان ورودی.
  انتخاب موتور تنها براساس توان نامی کافی نیست؛ باید پروفایل بار واقعی و شرایط بهره‌برداری نیز مورد توجه قرار گیرند.

نقش درایوها (VFD) در کنترل و صرفه‌جویی انرژی

درایو فرکانس متغیر (VFD) وسیله‌ای است که فرکانس و ولتاژ تغذیهٔ موتور را تغییر می‌دهد تا سرعت و گشتاور موتور بسته به نیاز فرآیند تنظیم شود.
VFDها در کاربردهای با تغییر سرعت مانند پمپ‌ها، فن‌ها، کمپرسورها و برخی ماشین‌آلات تولیدی بسیار مؤثرند.

چرا VFD باعث کاهش مصرف انرژی می‌شود؟

در کاربردهای جریان-حجم‌محور مانند پمپ و فن، قانون‌های همبستگی (Affinity Laws) نشان می‌دهند که توان تقریباً متناسب با مکعب سرعت است.
در نتیجه کاهش اندک سرعت منجر به کاهش زیادی در مصرف توان می‌شود.
به‌عنوان مثال اگر سرعت به 80 درصد کاهش یابد، توان مصرفی تا حدود 50 درصد کاهش پیدا می‌کند؛ این صرفه‌جویی در سیستم‌های دائمی اهمیت زیادی دارد.

قابلیت‌های عملکردی VFD که به بهره‌وری کمک می‌کنند

• تنظیم دقیق سرعت و شتاب برای کاهش مصرف در حالت‌های استارت/ترمز.
• کنترل گشتاور و محدود کردن جریان لحظه‌ای در شروع به‌کار.
• ترمز الکترونیکی و امکان ریکاوری انرژی در برخی مدل‌ها.
• کاهش ضربهٔ مکانیکی که منجر به کاهش نیاز به تعمیرات و تلفات مکانیکی می‌شود.

محدودیت‌ها و ملاحظات نصب VFD

عوامل الکتریکی و حرارتی
استفاده از VFD نیازمند بررسی‌های تخصصی از جمله انتخاب کابل مناسب، کاهش هارمونیک‌ها و مدیریت dv/dt است.
سوئیچینگ سریع در خروجی درایو می‌تواند باعث افزایش تنش ولتاژ در سر موتور و گرم شدن بیشتر سیم‌پیچ‌ها شود؛ بنابراین هماهنگی کلاس عایق موتور با مشخصات VFD ضروری است.

نویز و هارمونیک
درایوها می‌توانند هارمونیک‌هایی به شبکه تزریق کنند که کیفیت توان را کاهش می‌دهند و اثرات منفی بر سایر تجهیزات برق خواهند داشت.
استفاده از فیلترهای هارمونیکی و اصلاح ضریب توان از راهکارهای متداول برای کنترل این مشکل است.

نکات اجرایی عملی

• طول کابل بین درایو و موتور را حداقل ممکن نگه دارید یا از فیلترهای dv/dt استفاده کنید.
• بررسی دمای موتورها بعد از نصب VFD و در فاز راه‌اندازی اولیه ضروری است.
• حصول اطمینان از سیستم اتصال زمین مناسب به‌منظور جلوگیری از اغتشاش‌های الکترومغناطیسی.

کنترلر حرکت و اهمیت آن در بهینه‌سازی انرژی

کنترلر حرکت منطق کنترلی را اجرا می‌کند؛ مسیرها، پروفایل‌های شتاب و ترمز، هماهنگی چندمحوره و اجرای برنامهٔ حرکتی را مدیریت می‌کند.
کنترلر از داده‌های ورودی سنسورها، موقعیت‌یاب‌ها و فیدبک‌ها برای تحقق حرکت مطلوب استفاده می‌کند.

چگونه کنترلر به صرفه‌جویی انرژی کمک می‌کند؟

• برنامه‌ریزی حرکت بهینه: کاهش حرکت‌های اضافی و تعیین مسیرهایی که کمترین انرژی را مصرف می‌کنند.
• اعمال مدیریت انرژی مانند کاهش بار در زمان‌های پیک برق یا توزیع بار میان موتورها.
• استفاده از الگوریتم‌های پیش‌بینی (feedforward) و فیدبک دقیق برای ممانعت از کنترل‌های اضافی و تزریق انرژی بیهوده.
• پیاده‌سازی قابلیت‌های بازیابی انرژی از طریق ترمزها و بازگرداندن آن به شبکه یا بانک‌های ذخیره.

ارتباطات صنعتی و هماهنگی چند محوره

پروتکل‌هایی مانند EtherCAT، PROFINET، Modbus و Ethernet/IP امکان تبادل اطلاعات با تأخیر کم را میان کنترلرها، درایوها و PLCها فراهم می‌کنند.
همگام‌سازی دقیق محورها وقتی ضروری است که چند موتور با وابستگی زمانی بالا کار کنند؛ هماهنگی صحیح باعث کاهش بارهای گذرا و بهبود کارایی می‌شود.

مزیت‌های همگام‌سازی برای مصرف انرژی

هماهنگی حرکت محورها و کاهش توقف‌ها و شتاب‌گیری‌های ناگهانی منجر به ذخیره انرژی و کاهش فرسودگی مکانیکی می‌شود. سیستم‌های همگرا می‌توانند بار را بازتوزیع کنند تا هر موتور در ناحیه عملکردی بهینهٔ خود کار کند.

استراتژی‌های صرفه‌جویی عملیاتی و طراحی سیستم

انتخاب صحیح موتور و اندازه‌گذاری دقیق

موتور نباید بیش از حد بزرگ انتخاب شود.
انتخاب موتوری که در محدودهٔ کاری واقعی بیشترین بازده را دارد به کاهش مصرف بلندمدت منجر می‌شود.

استفاده از VFD در کاربردهای مناسب

بخصوص در پمپ‌ها، فن‌ها، کمپرسورها و برخی نوارهای نقاله که سرعت متغیر است، نصب VFD می‌تواند بازگشت سرمایهٔ سریعی داشته باشد.

بهینه‌سازی شتاب و ترمز

تنظیم شتاب‌ها و ترمزها برای حذف شتاب‌های کوتاه و مکرر، کاهش مصرف انرژی و فرسایش مکانیکی را به دنبال دارد.
در سیستم‌هایی با جرم اینرسی بالا، استفاده از ریکاوری انرژی هنگام ترمز باعث بازگشت توان به شبکه یا ذخیره‌ساز می‌شود.

نگهداری پیشگیرانه و پایش عملکرد

روان‌کاری مناسب، تنظیمات گیربکس، بررسی وضعیت بلبرینگ‌ها و پایش دما و جریان موتور از عوامل مؤثر در کاهش تلفات مکانیکی و الکتریکی‌اند.
سیستم‌های مانیتورینگ آنلاین می‌توانند اعلان‌های هشدار در مورد عملکرد خارج از محدوده ارسال کنند و از اتلاف انرژی جلوگیری نمایند.

جدول مقایسه راهکارها و تأثیرشان بر مصرف انرژی

راهکار	کاربرد معمول	اثر بر مصرف انرژی
انتخاب موتور مناسب (اندازه‌گذاری دقیق)	همهٔ صنایع	کاهش اتلاف نصب شده، بهبود بازده عملیاتی
نصب VFD برای پمپ/فن	تهویه، تصفیه، آب‌رسانی	کاهش شدید مصرف در سرعت‌های کمتر (تا 50٪ یا بیشتر)
بهینه‌سازی شتاب/ترمز	خطوط تولید، نقاله‌ها	کاهش شتاب‌های غیرضروری و مصرف پیک
بازیابی انرژی (regeneration)	جرثقیل، آسانسور، ترمز جرمی	بازگرداندن انرژی و کاهش نیاز به توان شبکه
نگهداری پیشگیرانه و مانیتورینگ	همهٔ تجهیزات متحرک	کاهش تلفات مکانیکی و مصرف انرژی اضافی

مطالعات موردی عملیاتی (چند مثال واقعی کوتاه)

مثال 1: صرفه‌جویی در سیستم تهویه صنعتی

در یک سایت تولیدی، جایگزینی کنترل ثابت فن‌ها با VFD و تنظیم پروفایل سرعت بر اساس بار واقعی، مصرف انرژی تهویه را نزدیک به 40٪ کاهش داد.
این صرفه‌جویی ناشی از کاهش سرعت در زمان‌های با نیاز کمتر و حذف استفاده از دمپرهای کنترل جریان بود.

مثال 2: بهینه‌سازی خط نقاله در کارخانهٔ بسته‌بندی

با پیاده‌سازی کنترلر حرکت که شتاب و ترمزها را هماهنگ می‌کرد و تقسیم بار بین چند موتور را تنظیم نمود، متوسط مصرف انرژی به ازای هر واحد تولید کاهش یافت و زمان سیکل کاهش پیدا کرد.

مثال 3: بازیابی انرژی در آسانسورها و پله‌برقی‌ها

در پروژه‌های ساختمان‌های تجاری، نصب سیستم‌های ریکاوری در آسانسورها و تبدیل انرژی بازدارنده به برق قابل استفاده موجب کاهش چشمگیر هزینه‌های انرژی مشترک شد.

نکات نصب و نگهداری که باید رعایت شوند

قبل از نصب VFD و موتور جدید، تحلیل سیستم سطحی انجام دهید و منحنی‌های بار را ثبت کنید.
از کابل‌های مناسب و اتصال زمین درست استفاده کنید تا نویز و تداخل الکتریکی کاهش یابد.
دمای کاری موتور و درایو را پس از راه‌اندازی پایش کنید؛ افزایش دما می‌تواند نشانهٔ ناسازگاری یا بارگذاری نامناسب باشد.
برنامهٔ نگهداری پیشگیرانه شامل بررسی ولتاژ و جریان، شرایط بلبرینگ و وضعیت عایق‌بندی است.
سیستم‌های مانیتورینگ انرژی را نصب کنید تا شاخص‌های عملکردی (KPIs) مانند مصرف بر ساعت، بهره‌وری به ازای تولید و افت بازدهی قابل اندازه‌گیری باشد.

آیندهٔ سیستم‌های قدرت و حرکت در صنعت

اتصال به شبکه‌های هوشمند و مدیریت تقاضا

یکپارچه‌سازی با Smart Grid و بهره‌گیری از Demand Response به کارخانه‌ها اجازه می‌دهد مصرف را در پیک شبکه کاهش دهند و هزینهٔ انرژی را بهینه کنند.

الگوریتم‌های هوش مصنوعی و بهینه‌سازی بلادرنگ

کنترلرهای مبتنی بر یادگیری ماشین قادر خواهند بود الگوهای بار را پیش‌بینی کنند و به‌طور پویا پارامترهای کنترلی را برای کمینه‌سازی انرژی تنظیم نمایند.

انرژی‌های تجدیدپذیر و ذخیره‌سازی محلی

ترکیب پنل‌های خورشیدی، باتری‌ها و سیستم‌های ریکاوری انرژی می‌تواند نیاز به توان شبکه را کاهش دهد و امکان استفادهٔ کارآمد از انرژی تولید داخلی را فراهم کند.

جمع‌بندی و توصیه‌های کاربردی

سیستم‌های قدرت و حرکت نقطهٔ شروع مؤثر برای کاهش مصرف انرژی در صنایع هستند.
گام‌های کلیدی شامل انتخاب موتور مناسب، بهره‌گیری از VFD در کاربردهای مناسب، طراحی کنترل حرکت بهینه و نگهداری پیشگیرانه است.
به مدیران و مهندسان توصیه می‌شود قبل از هر تغییر، تحلیل سیستم‌سطحی انجام دهند، شبیه‌سازی‌های ساده از پروفایل بار انجام دهند و شاخص‌های عملکرد انرژی را تعریف کنند تا نتایج ملموس و قابل اندازه‌گیری حاصل شود.
