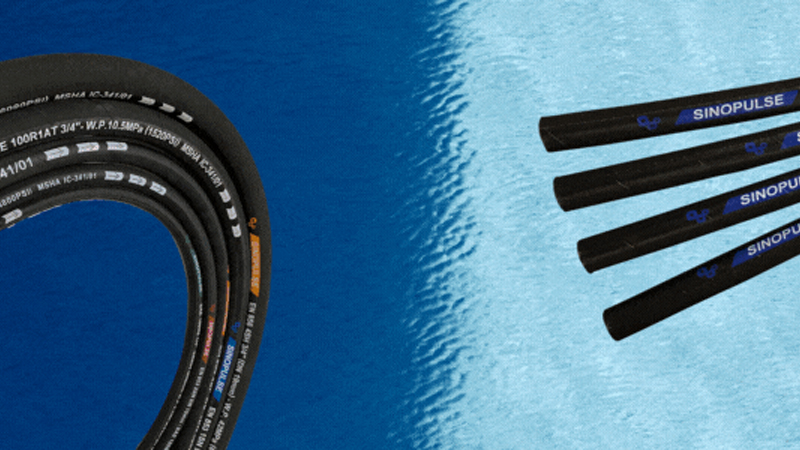

تفاوت شیلنگ سیمی و بافته‌ شده در کاربردهای صنعتی + نکات خرید

انتخاب بین شیلنگ هیدرولیک تقویت‌ شده با سیم و شیلنگ بافته (بافته‌ شده از الیاف یا سیم‌های نازک) یکی از تصمیمات کلیدی برای خریداران صنعتی است.تفاوت شیلنگ سیمی و بافته‌ شده به شما کمک می‌کند ریسک نشتی، توقف خط و هزینه‌های نگهداری را کاهش دهید. هر کدام از این دو نوع شیلنگ مزایا و محدودیت‌های مشخصی دارند که بسته به فشار کاری، حرکت و شرایط محیطی می‌توانند تفاوت بزرگی در عملکرد، هزینه نگهداری و ایمنی سیستم ایجاد کنند. در این مقاله به‌صورت جامع و ساختارمند به مقایسه فنی، عملی و اقتصادی این دو دسته پرداخته‌ایم تا به شما در انتخاب مناسب کمک کنیم.

آشنایی با دو نوع شیلنگ: ساختار و مواد

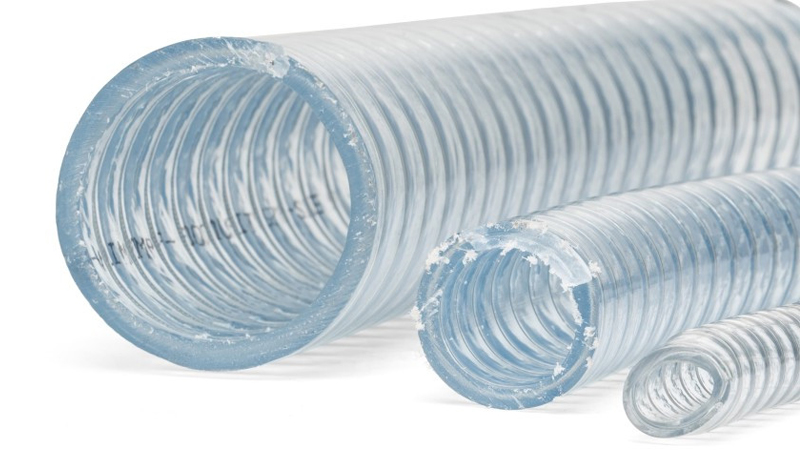

شیلنگ تقویت‌شده با سیم (Wire Reinforced Hose)

شیلنگ‌های سیمی معمولاً دارای چند لایه سیم فولادی یا سیم‌های حلزونی (spiral) بین لایه داخلی و روکش خارجی هستند. این سیم‌ها می‌توانند یک یا چند لایه باشند و جهت بافت یا آرایش آن‌ها (مثلاً حلزونی یا چندلایه پیچیده) مشخص‌کننده مقاومت فشاری و رفتار مکانیکی شیلنگ است.

• لایه داخلی: معمولاً از مواد مقاوم به روغن مانند نیتریل یا پلی‌آمید ساخته می‌شود.
• لایه تقویت‌کننده: سیم‌های فولادی حلزونی یا چندلایه که بار محوری و شعاعی را تحمل می‌کنند.
• روکش خارجی: معمولا از مواد مقاوم به سایش و روغن ساخته می‌شود و در محیط‌های خاص روکش‌های ضدحرارت یا ضداسید استفاده می‌شود.

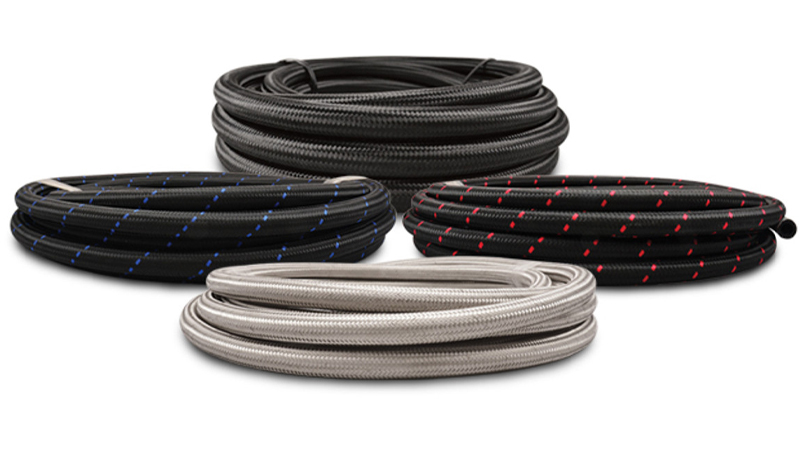

شیلنگ بافته شده (Braided Hose)

شیلنگ‌های بافته شده از چندین لایه بافته‌ شده (بافته الیاف یا سیم‌های ریز) تشکیل می‌شوند. بافت می‌تواند از الیاف مصنوعی (مثلاً پلی‌استر، آرا‌میـد) یا سیم‌های فولادی سبک باشد. هدف از بافت، توزیع نیرو و تأمین انعطاف بالا همراه با مقاومت فشاری قابل قبول است.

• لایه داخلی: مشابه شیلنگ سیمی، از مواد سازگار با سیال استفاده می‌شود.
• لایه تقویت‌کننده: بافت الیافی یا سیمی با ساختار بافته‌ شده (هلیکال یا بافتی).
• روکش خارجی: معمولا لاستیکی یا پلی‌یورتان با مقاومت‌های متنوع در برابر سایش و محیط.

تفاوت شیلنگ سیمی و بافته‌ شده

شاخص عملکردی	شیلنگ تقویت‌شده با سیم (سیمی)	شیلنگ بافته‌ شده (بافته)	نتیجه‌گیری فنی
ظرفیت فشار و ایمنی	مناسب فشارهای بالا تا بسیار بالا؛ ساختار چندلایه/حلزونی معمولاً فشار کاری و فشار انفجاری بیشتری را تحمل می‌کند	مناسب فشارهای متوسط تا متوسطِ رو به بالا؛ نوع بافته سیمی فشار را افزایش می‌دهد اما معمولاً به سطح سیمی‌های اسپیرال نمی‌رسد	اگر فشار سیستم بالاست یا نزدیک سقف تحمل بافته‌هاست → سیمی ایمن‌تر
انعطاف‌پذیری و شعاع خمش	انعطاف کمتر و نیاز به شعاع خمش بزرگ‌تر؛ خم‌های سریع/تکراری می‌تواند خستگی سیم ایجاد کند	انعطاف بیشتر و شعاع خمش کمتر؛ مناسب مسیرهای پیچیده و حرکت/ارتعاش	برای مسیرهای متحرک یا فضای محدود با خم زیاد → بافته بهتر
مقاومت خستگی و طول عمر در حرکت	در حرکت مکرر، مخصوصاً با خم‌های نزدیک به هم، امکان خستگی و شکست سیم‌ها وجود دارد	در حرکت‌های تکراری و ارتعاشی معمولاً خستگی کمتر (به‌خصوص نوع الیافی مناسب)	برای خطوط متحرک و تجهیزات لرزشی/جابجایی → بافته مناسب‌تر
مقاومت در برابر سایش، براده و شرایط محیطی	معمولاً مقاوم‌تر در برابر سایش و آسیب مکانیکی؛ نمونه‌های روکش ضخیم/زره‌دار عملکرد بهتر دارند	در محیط‌های براده‌دار/سایشی ممکن است نیاز به محافظ اضافی یا روکش مقاوم‌تر داشته باشد	برای محیط‌های سایشی و برخورد با براده/سطوح تیز → سیمی مطمئن‌تر

مزایا و معایب تفاوت شیلنگ سیمی و بافته‌ شده

معیار	شیلنگ تقویت‌شده با سیم (Wire Reinforced)	شیلنگ بافته‌ شده (Braided)
تحمل فشار	خیلی بالا؛ مناسب سیستم‌های پرفشار و شوک‌دار	متوسط تا بالا (بسته به نوع بافت و تعداد لایه)
رفتار در فشارهای نوسانی	قابل پیش‌بینی‌تر در سیستم‌های ثابت و پایدار	در نوسانات زیاد ممکن است نیاز به انتخاب دقیق‌تر لایه/نوع بافت باشد
انعطاف‌پذیری	کمتر	بیشتر
شعاع خم موردنیاز	بیشتر (فضای بیشتری برای خم لازم دارد)	کمتر (مناسب مسیرهای پیچیده و فضاهای محدود)
وزن	بالاتر	کمتر
مناسب مسیرهای متحرک	کمتر مناسب (احتمال خستگی سیم در حرکت زیاد)	مناسب‌تر برای حرکت مکرر، ارتعاش و خمش‌های پی‌درپی
مقاومت سایشی	معمولاً بهتر (به‌خصوص با روکش مقاوم/زره)	معمولاً نیازمند روکش/محافظ در محیط‌های سایشی یا براده‌دار
سازگاری با اتصالات پرفشار	عالی؛ مناسب فیتینگ‌های سنگین و صنعتی	خوب؛ اما برای فشارهای خیلی بالا باید مدل مناسب (چندلایه/ترکیبی) انتخاب شود
نصب و سرویس	سخت‌تر به دلیل وزن/انعطاف کمتر	ساده‌تر و سریع‌تر
محدودیت‌های رایج	خمش زیاد و حرکت مداوم می‌تواند عمر را کم کند	فشار محدودتر نسبت به سیمی؛ در دما/سیالات خاص ممکن است نیاز به متریال داخلی ویژه باشد
کاربردهای پیشنهادی	پرس‌ها، جک‌های پرفشار، خطوط ثابت صنعتی، مدارهای هیدرولیک سنگین	خطوط متحرک، فضاهای محدود، ماشین‌آلات با ارتعاش، مسیرهای پیچیده

کاربردهای پیشنهادی براساس صنعت و شرایط

صنایع با فشار بالا (پرس‌های سنگین، پمپ‌های فشار بالا، هیدرولیک صنعتی)

پیشنهاد: شیلنگ‌های تقویت‌شده با سیم یا شیلنگ‌های اسپیرال چندلایه که برای فشارهای بالا طراحی شده‌اند. این صنایع نیازمند مقاومت انفجاری بالا، پایداری طولانی‌مدت و قابلیت کار در فشار پیک هستند.

ماشین‌آلات متحرک و خطوط دارای ارتعاش (ماشین‌آلات کشاورزی، جرثقیل‌های کوچک، ربات‌های صنعتی)

پیشنهاد: شیلنگ‌های بافته‌ شده، مخصوصاً انواع بافته الیافی یا رشته‌ای که انعطاف و مقاومت خستگی مناسبی دارند. این نوع شیلنگ‌ها حرکت مکرر و خم‌شدن‌های متوالی را بهتر تحمل می‌کنند.

محیط‌های سایشی یا با براده (کارگاه‌های ماشین‌کاری، معادن و کارگاه‌های برش)

پیشنهاد: شیلنگ‌های سیمی با روکش مقاوم یا شیلنگ‌های بافته‌ شده همراه با محافظ زرهی/غلاف فلزی. در این شرایط حفاظت خارجی اهمیت بالاتری دارد.

کاربردهای سیالات خاص یا دماهای بالا

پیشنهاد: انتخاب بر اساس سازگاری مواد لایه داخلی و روکش. PTFE یا پلی‌آمید برای دما و سیالات خاص. در فشار بالا و دما و سیال چالش‌برانگیز، شیلنگ‌های سیمی با مواد داخلی ویژه مناسب‌ترند.

معیارهای انتخاب شیلنگ سیمی و بافته‌ شده

بررسی دقیق مشخصات سیستم

ابتدا باید پارامترهای زیر را مشخص کنید:

• فشار کاری ماکزیمم و فشار پیک.
• دبی و سرعت سیال.
• نوع سیال (روغن معدنی، سیال ضدآتش، سیال بیودگرادابل و غیره).
• دمای کاری حداقل و حداکثر.
• مقدار حرکت و ارتعاش در مسیر.
• فضای نصب و حداقل شعاع خمش قابل اعمال.
• خطرات محیطی (سایش، براده، خوردگی، نور خورشید).

تطابق فشار با قابلیت شیلنگ

پس از مشخص‌کردن فشار کاری، باید شیلنگی انتخاب شود که فشار اسمی و فشار انفجار آن بالاتر از نیاز شما باشد؛ ضریب ایمنی متداول بین 3:1 تا 4:1 است. اگر فشار پیک و شوک وجود دارد، شیلنگ سیمی گزینه محافظه‌کارانه‌تری است.

ارزیابی نیاز به انعطاف و شعاع خمش

برای مسیرهای دارای حرکت زیاد، از شیلنگ‌های با شعاع خمش کم و انعطاف‌پذیری بالا استفاده کنید. در فضاهای محدود با خم‌های تند، بافته‌ها گزینه مقرون‌به‌صرفه‌ترند.

وزن و نصب

اگر وزن شیلنگ در حرکت قطعات یا در کل سیستم مهم است (مثلاً در مکانیزم‌های متحرک سبک)، شیلنگ بافته‌ شده به دلیل وزن کمتر مزیت دارد. همچنین نصب در مسیرهای پیچیده راحت‌تر است.

هزینه کل مالکیت (TCO)

هزینه اولیه تنها بخشی از تصمیم است. باید هزینه تعویض، نگهداری، توقف خط و عمر مفید را در نظر گرفت. در برخی موارد شیلنگ گران‌تر اما با عمر بیشتر و هزینه نگهداری پایین‌تر می‌تواند ارزان‌تر از گزینه ارزان و تعویض مکرر باشد.

نکات نصب و نگهداری ویژه هر نوع

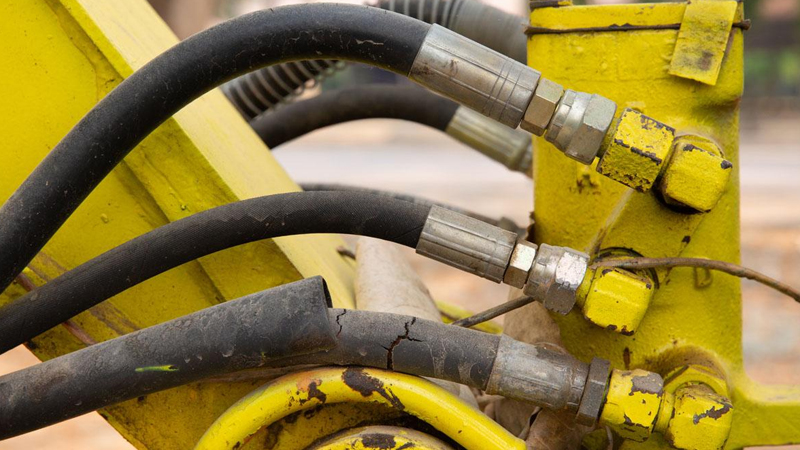

نصب شیلنگ‌های سیمی

• رعایت حداقل شعاع خمش طبق مشخصات سازنده.
• جلوگیری از پیچ‌خوردگی هنگام نصب؛ شیلنگ سیمی نسبت به پیچش حساس است.
• استفاده از فیتینگ‌های مناسب و نصب پرس‌شده دقیق.
• در مسیرهایی که احتمال سایش وجود دارد، نصب محافظ یا زره خارجی.

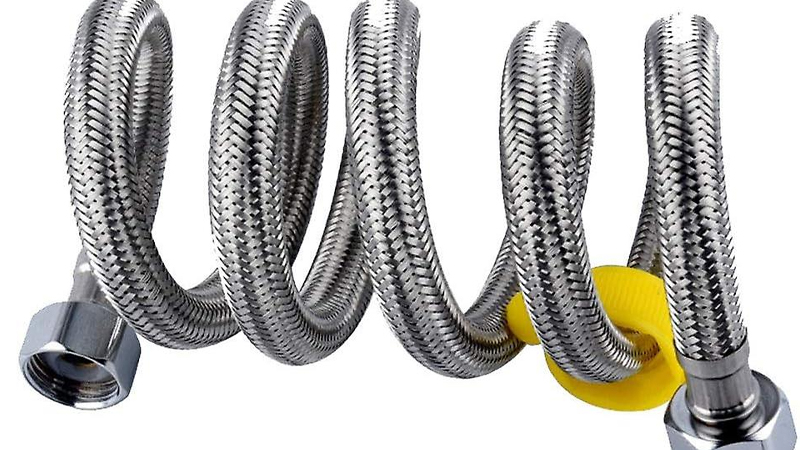

نصب شیلنگ‌های بافته‌ای

• اطمینان از مسیر بدون گره و خم‌های تند.
• جلوگیری از کشش دائمی و استرس محوری.
• در صورت لزوم استفاده از گاید یا غلاف ضدسایش مخصوص.
• کنترل بیش از حد سفت یا لق بودن اتصالات؛ بافته‌ها ممکن است در تماس بد با فیتینگ دچار خوردگی شوند.

نگهداری و بازرسی مشترک

• بازرسی دوره‌ای بصری و لمسی برای ترک، تورم، سایش و نشت.
• ثبت سوابق نصب و بازرسی برای تحلیل عمر مفید.
• تعویض پیشگیرانه براساس جدول زمان‌بندی یا شرایط کار شدید.
• در صورت مشاهده علائم خستگی (صدای داخلی، افت فشار یا نوسانات عملکرد)، خارج‌سازی از مدار و تست فشار انجام دهید.

بررسی اقتصادی: هزینه اولیه در برابر هزینه کل

هزینه اولیه

• شیلنگ‌های سیمی معمولاً هزینه اولیه بالاتری دارند به‌دلیل مواد فولادی و ساخت پیچیده‌تر.
• شیلنگ‌های بافته‌ شده در بسیاری از موارد ارزان‌تر هستند و در خرید اولیه مقرون‌به‌صرفه به‌نظر می‌رسند.

هزینه نگهداری و تعویض

• در محیط‌های با فشار بالا و سایش کم تا متوسط، شیلنگ سیمی ممکن است عمر طولانی‌تری داشته و هزینه تعویض کمتری نیاز داشته باشد.
• در مسیرهای متحرک، اگر بافته‌ها عمر طولانی‌تر داشته باشند، هزینه کل مالکیت آن‌ها می‌تواند کمتر از شیلنگ سیمی شود.

هزینه توقف و ریسک ایمنی

• خرابی شیلنگ در خطوط پر فشار می‌تواند منجر به حادثه و توقف طولانی شود؛ انتخاب نادرست باعث افزایش هزینه‌های غیرمستقیم می‌شود.

نتیجه اقتصادی: انتخاب باید بر اساس تحلیل TCO شامل هزینه اولیه، تعمیرات، توقف تولید و ریسک ایمنی انجام شود.

معیارهای فنی برای مشخصات فیتینگ و اتصالات

• انتخاب فیتینگ باید مطابق با جنس شیلنگ و فشار کاری انجام شود. فیتینگ‌های استیل برای محیط‌های خورنده و النحاس/برنجی برای فشار پایین‌تر و نیاز به مقاومت در برابر خوردگی متفاوت کاربرد دارند.
• برای شیلنگ‌های سیمی، فیتینگ و پرس دقیق اهمیت دارد تا از سُستی اتصال و نشت جلوگیری شود.
• برای بافته‌ها، سیستم‌های فشاری مکانیکی یا فیتینگ‌های با اورینگ برای جلوگیری از لغزش و نشت مناسب‌اند.

روند تصمیم‌گیری سریع (چک‌لیست انتخاب)

• آیا فشار سیستم زیاد است؟ اگر بله → شیلنگ سیمی.
• آیا مسیر دارای حرکت و خم‌های پی‌درپی است؟ اگر بله → شیلنگ بافته‌ شده.
• آیا شرایط محیطی سایش یا براده دارد؟ اگر بله → شیلنگ سیمی با روکش یا محافظ.
• آیا وزن و فضای نصب محدود است؟ اگر بله → شیلنگ بافته‌ شده.
• بررسی اقتصادی: TCO کدام گزینه را بهتر نشان می‌دهد؟ گزینه با TCO کمتر را انتخاب کنید.

نکات پیشرفته و تخصصی برای مهندسان طراحی

• در طراحی خطوط هیدرولیک از شیلنگ با طول کوتاه‌تر و مسیرهای مستقیم‌تر استفاده کنید تا افت فشار و نیاز به قطر بزرگ‌تر کاهش یابد.
• برای کاهش اثر ضربه فشار، از مخازن انبساط و شیرهای آرام‌باز استفاده کنید تا نیاز به شیلنگ با ضریب ایمنی بالا کاهش یابد.
• در مواردی که لرزش شدید وجود دارد، نصب بست‌های ارتعاش‌گیر و استفاده از شیلنگ‌هایی با مقاومت خستگی بالا توصیه می‌شود.
• قبل از تایید نهایی، تست چرخه‌ای و تست فشار محیط واقعی برای مقایسه عملکرد دو نوع شیلنگ در شرایط مشابه را لحاظ کنید.

جمع‌بندی و توصیه نهایی

شیلنگ تقویت‌شده با سیم و شیلنگ بافته‌ شده هر کدام برای شرایط مشخصی طراحی شده‌اند. انتخاب درست زمانی انجام می‌شود که فشار کاری، میزان حرکت و خم‌خوردگی، شرایط محیطی (سایش، حرارت، تماس با روغن/مواد شیمیایی) و همچنین هزینه کل مالکیت (طول عمر، توقف خط، تعمیرات و نگهداری) هم‌زمان در نظر گرفته شود.

• شیلنگ سیمی: اگر با فشارهای بالا، پیک‌های فشاری زیاد، مسیرهای نسبتاً ثابت و محیط‌های صنعتی سنگین و سایشی سروکار دارید، معمولاً گزینه‌ای مطمئن‌تر و بادوام‌تر است.
• شیلنگ بافته‌ شده: اگر مسیر متحرک است، فضای نصب محدود دارید و انعطاف‌پذیری، وزن کمتر و شعاع خمش پایین‌تر برایتان مهم است، معمولاً انتخاب مناسب‌تری خواهد بود.

توصیه عملی: قبل از خرید، مشخصات واقعی کاربری مثل نوع سیال، فشار و دما، حداقل شعاع خمش، میزان حرکت و استاندارد موردنیاز را دقیق مشخص کنید. در صنعت زون با ارائه همین اطلاعات می‌توانید سریع‌تر به انتخاب درست برسید و شیلنگ مناسب را متناسب با کاربردتان (پرفشار، صنعتی سنگین، مسیرهای متحرک یا مکش/تخلیه) تهیه کنید.
